RAEM1-6声波(声发射)检测仪

简要描述:

RAEM1-6是集信号采集控制、分析、储存、时钟同步和通讯为一体的多通道智能物联网声发射系统,具有24小时连续工作的高可靠性,适用于长期连续无人值守自动数据采集、存储、分析、输出。...

详细介绍

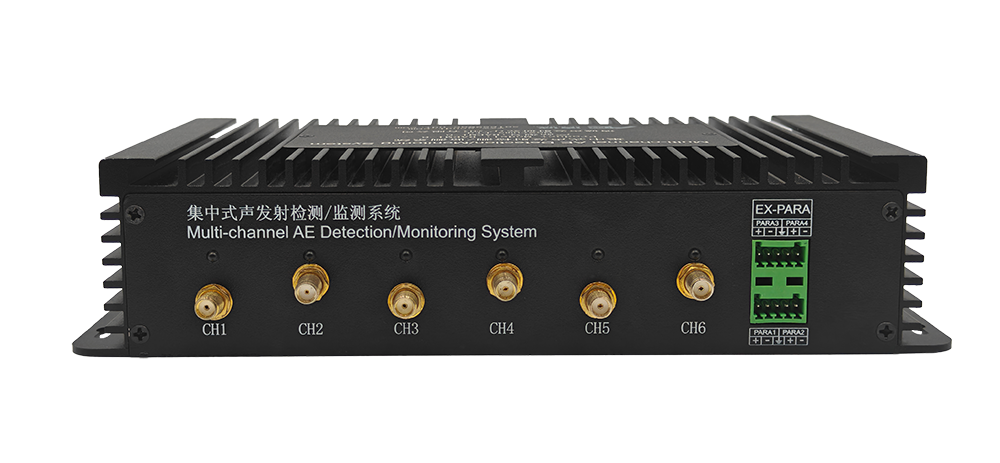

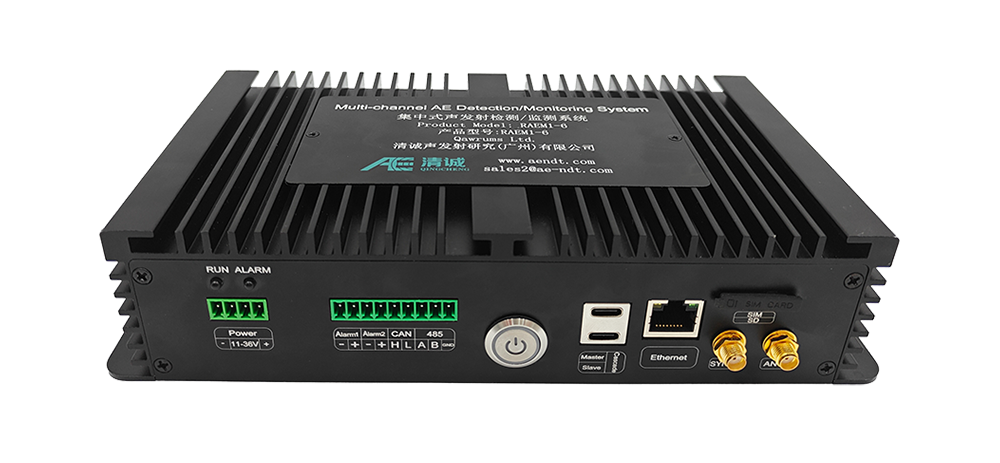

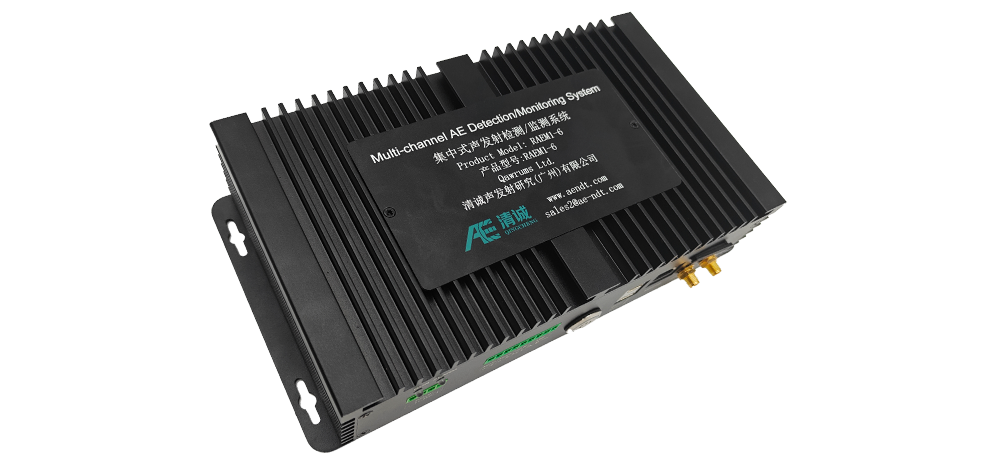

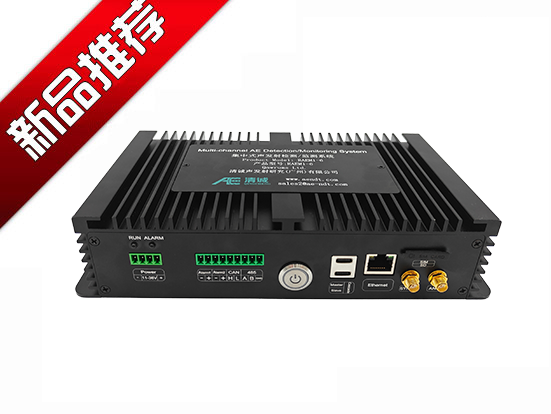

1、实物图

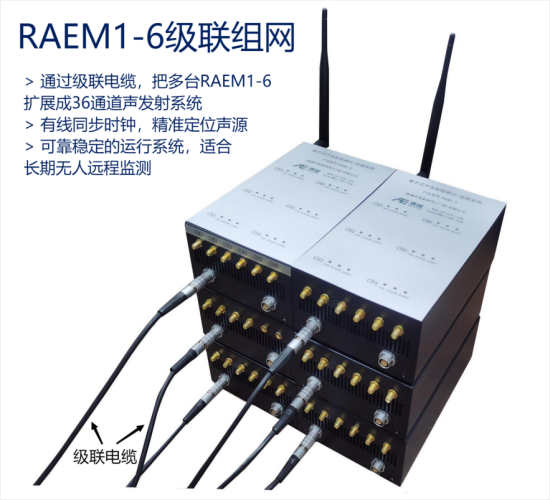

·单个机箱2-6通道,多个机箱级联可达36通道以上

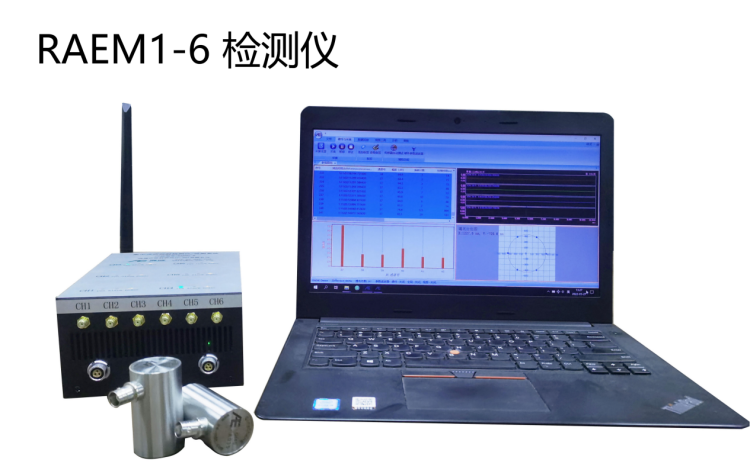

·配合专业声发射处理软件,作为小型便携式声发射检测仪

2、应用图




RAEM1-6是集自动控制信号采集、处理分析、数据储存、时钟同步和无线通讯为一体的多通道智能声发射系统。RAEM1-6适用于:

l 钢丝绳断丝监测、或桥梁结构重点位置异常监测;
l 储罐、水管、阀门泄漏监测检测;
l 转动机械故障诊断状态监测;
l 刀具磨损监测;
l 结构裂纹开裂监测;
l 容器管道类裂纹扩展损伤监测;
l 储罐罐底板声发射监测;
l 煤层钻杆监测;
l 边坡等地质结构监测;
l 高压电缆局部放电监测,等等。

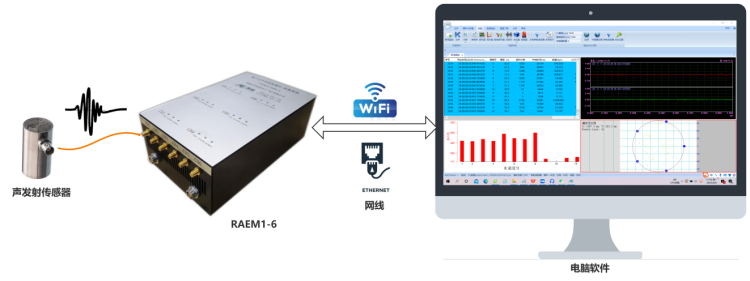

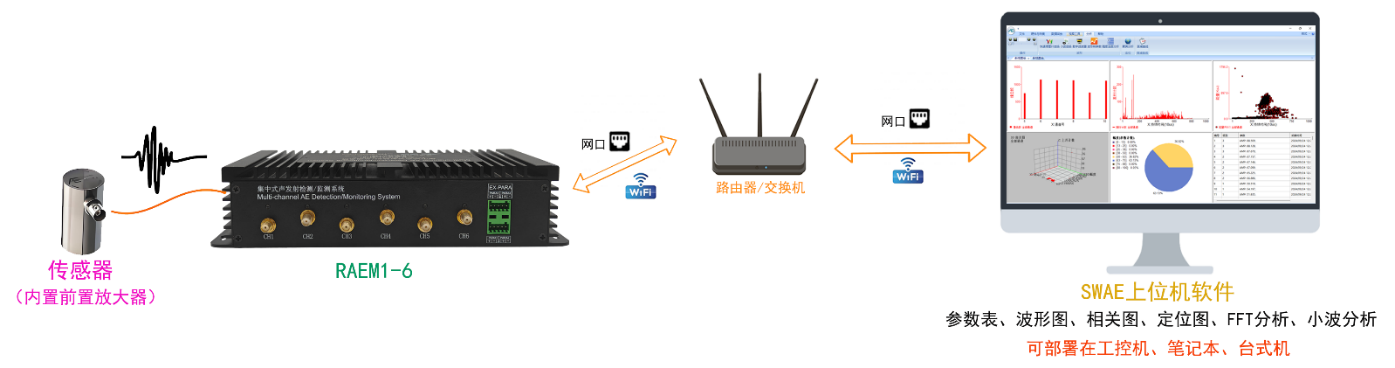

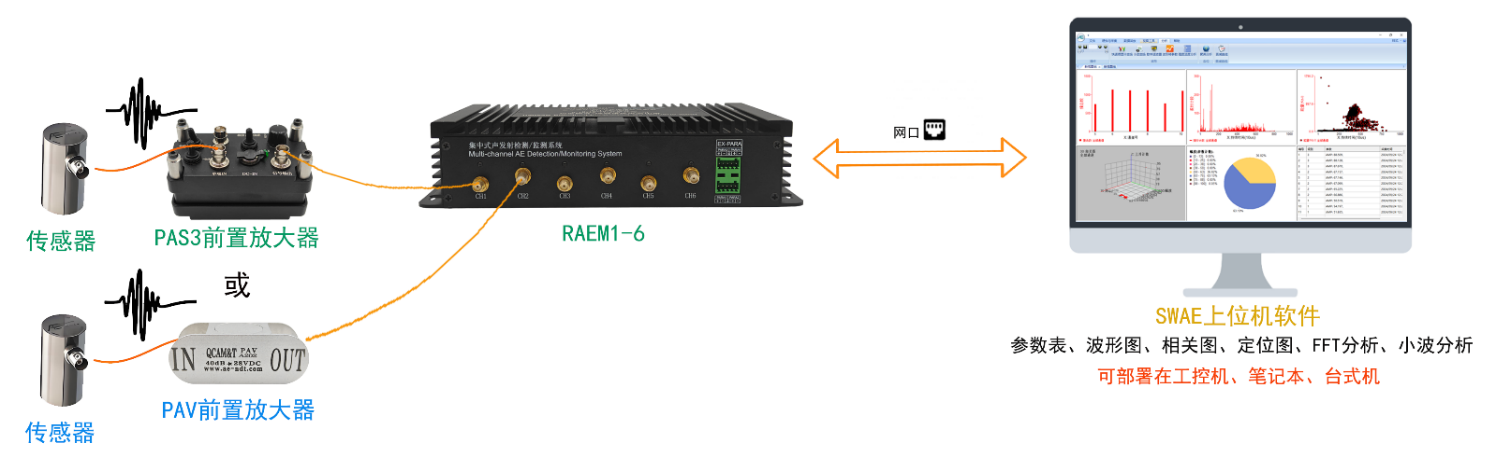

3、系统连接图






1)RAEM1-6声波(声发射)可以作为台式检测仪使用。即RAEM1-6不连接到外网或云端,只通过局域网进行本地连接。局域网连接可以是网线有限连接,也可以通过WiFi路由器进行无线局域网本地连接。

2)当RAEM1-6作为台式检测仪使用时,RAEM1-6要搭配清诚声发射软件SWAEU3H进行使用。SWAEU3H是清诚公司研发的专业声发射控制、处理和分析软件,具有RAEM1-6采集声发射数据并进行处理,然后数据会通过局域网发送到电脑的SWAEU3H软件上进行实时的分析和显示。数据显示包括参数表、波形图和定位图等等。

3)同步时钟精度优于10us,结合SWAE软件可进行高精度的声发射源定位。

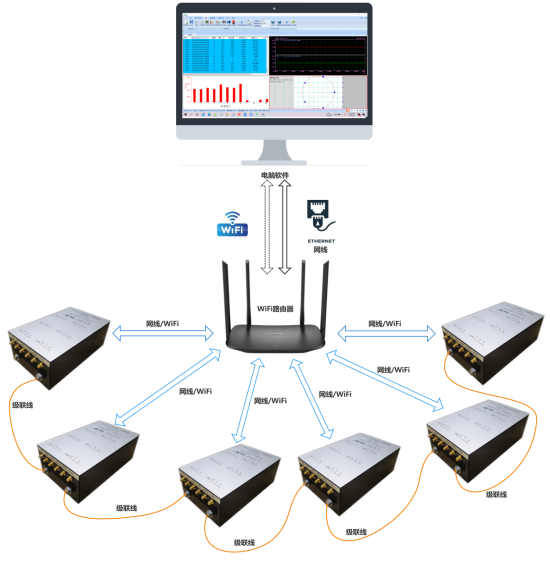

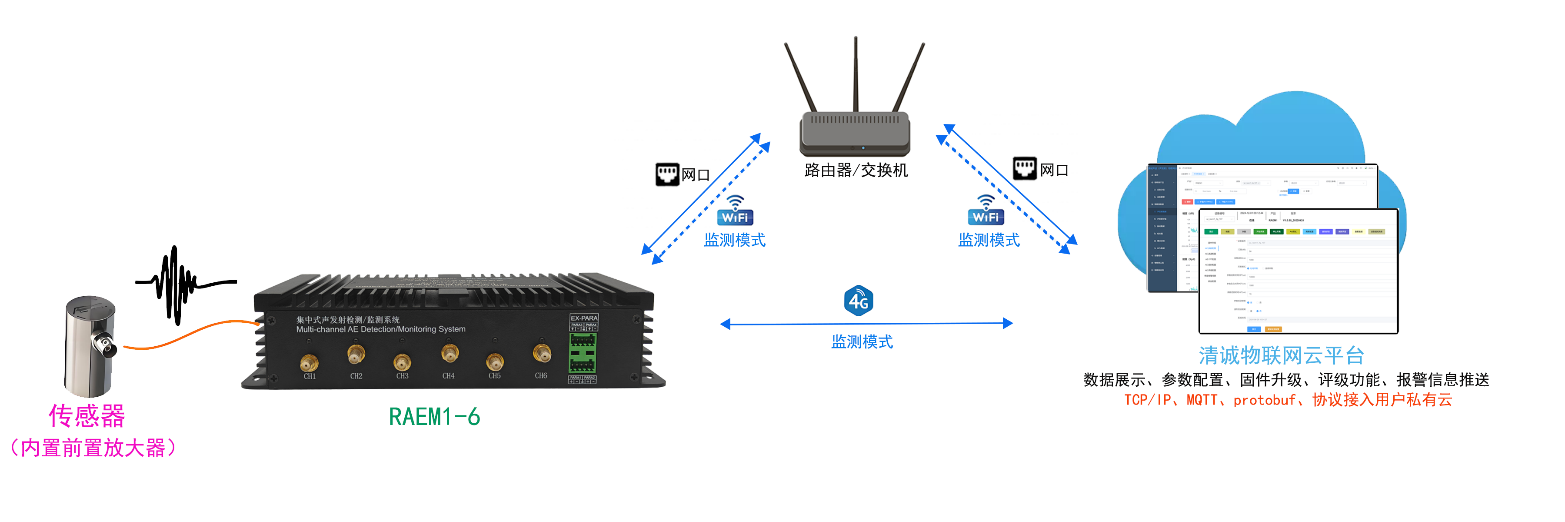

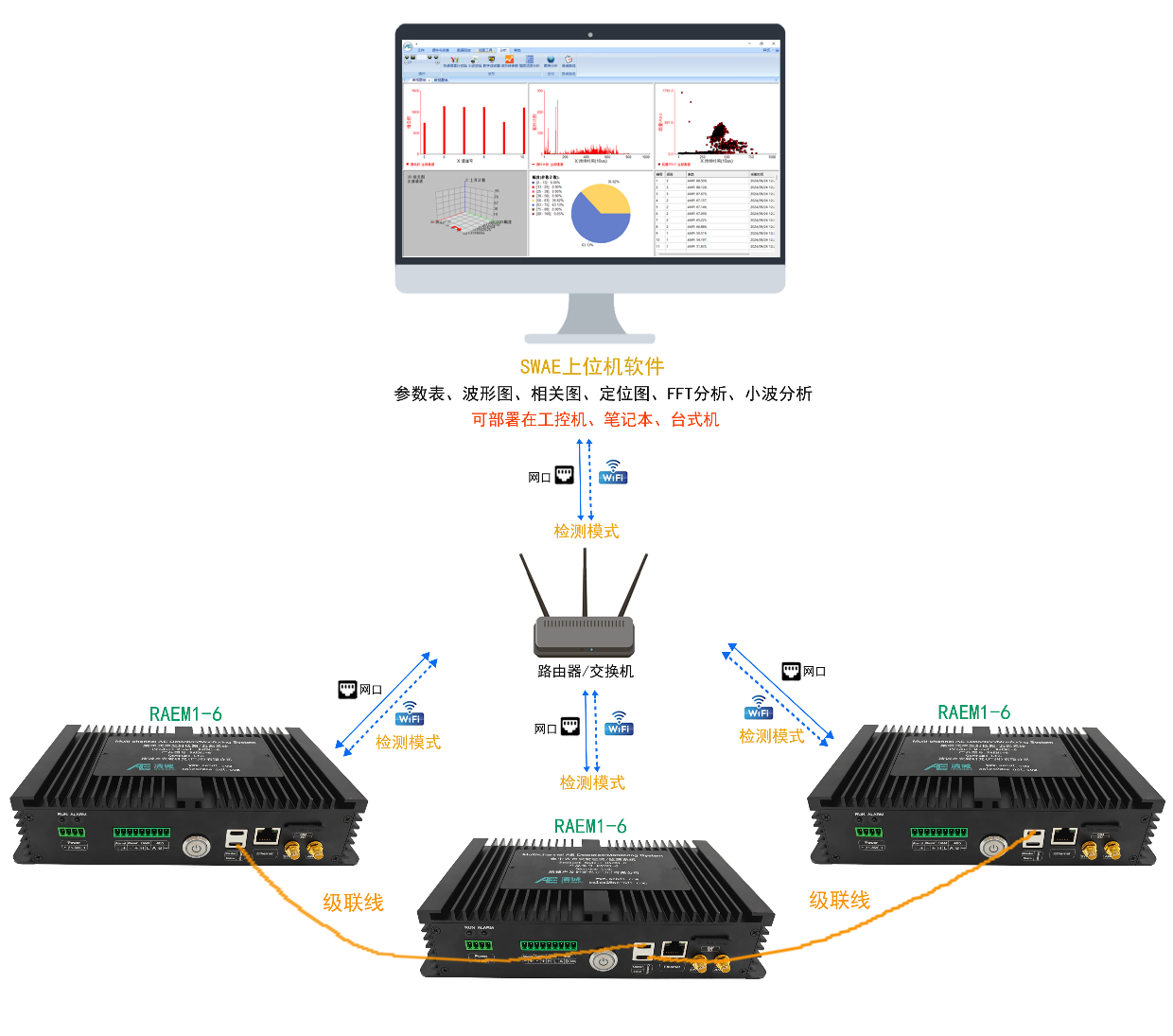

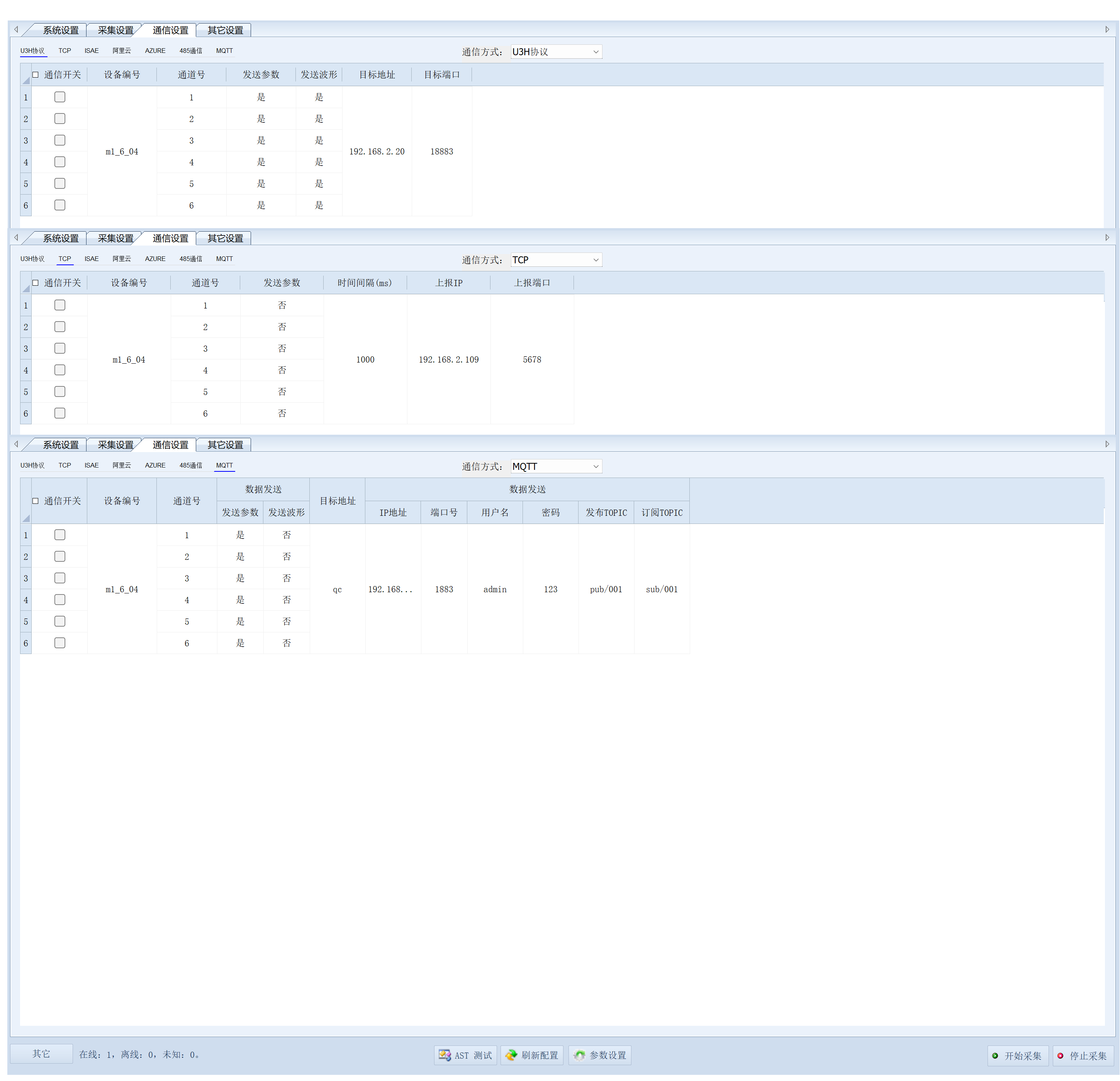

4、系统组网图

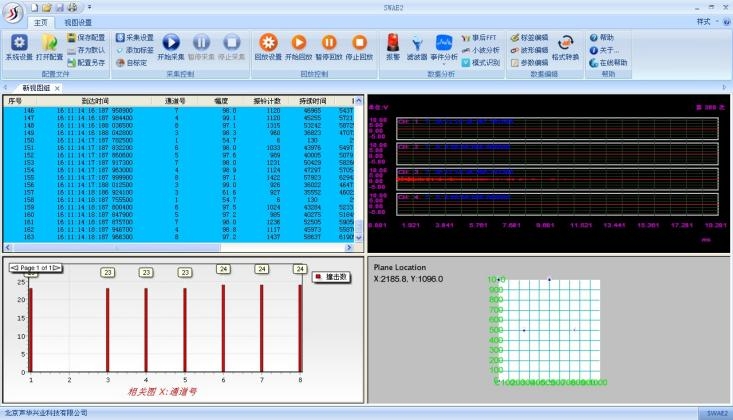

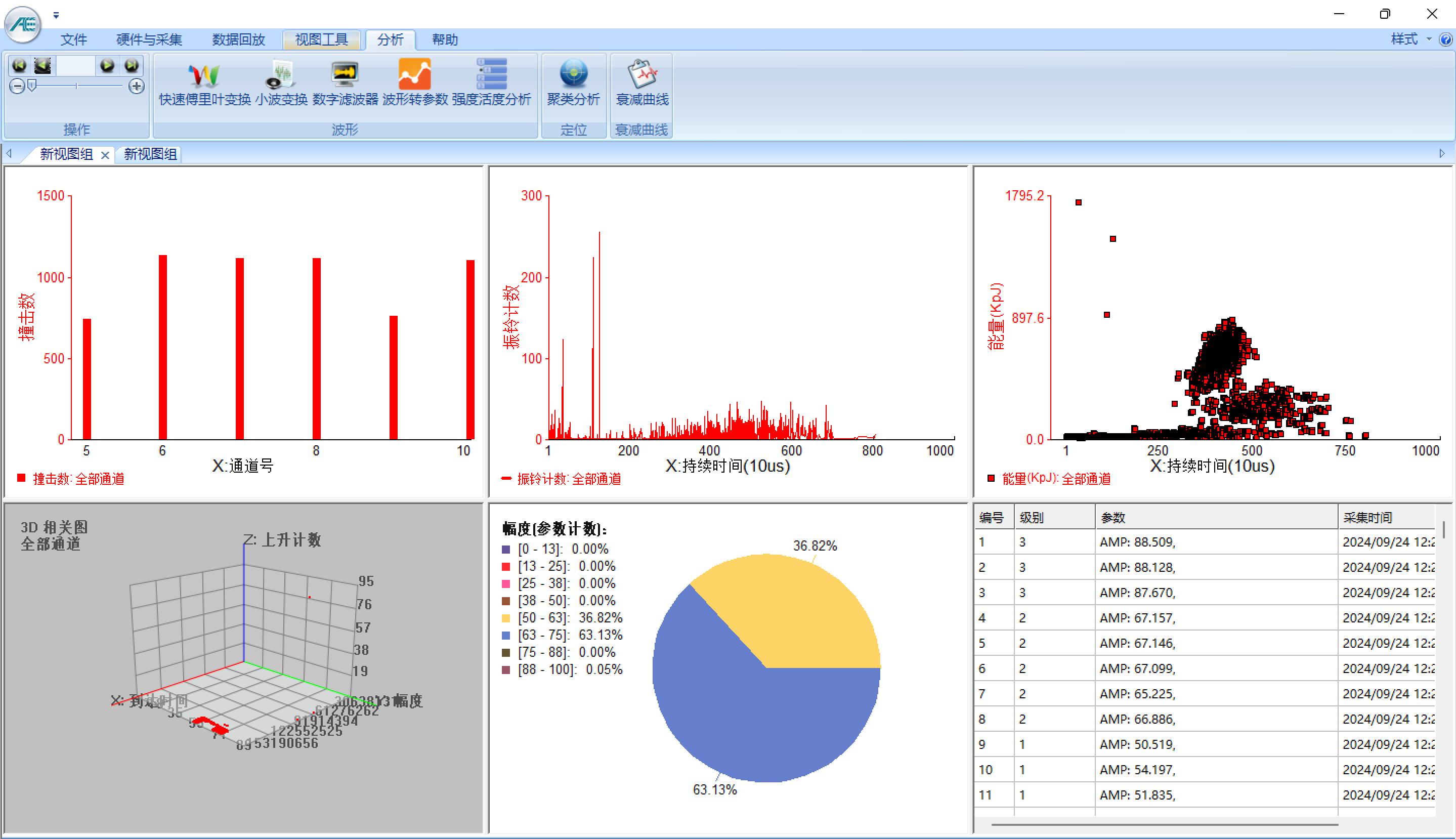

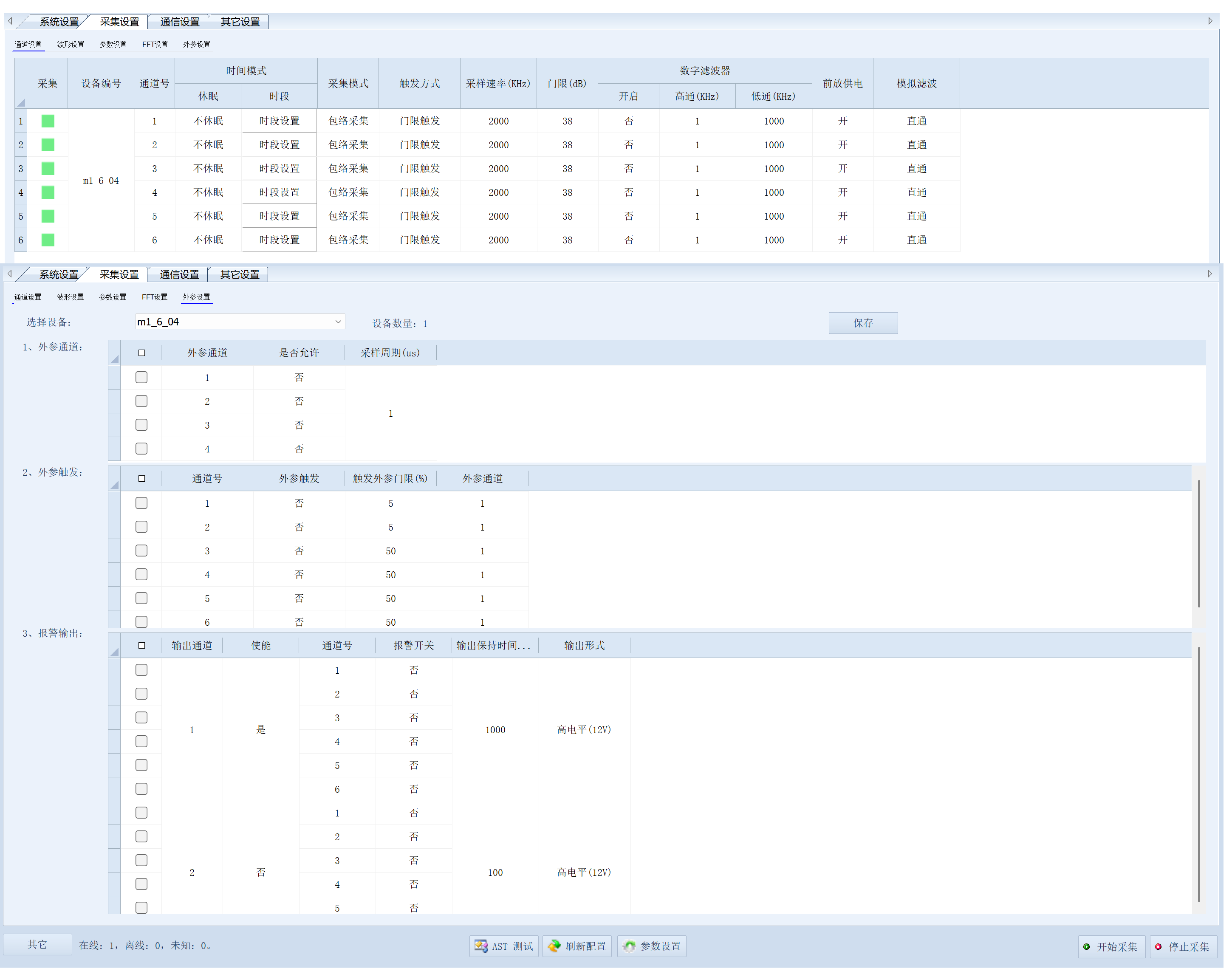

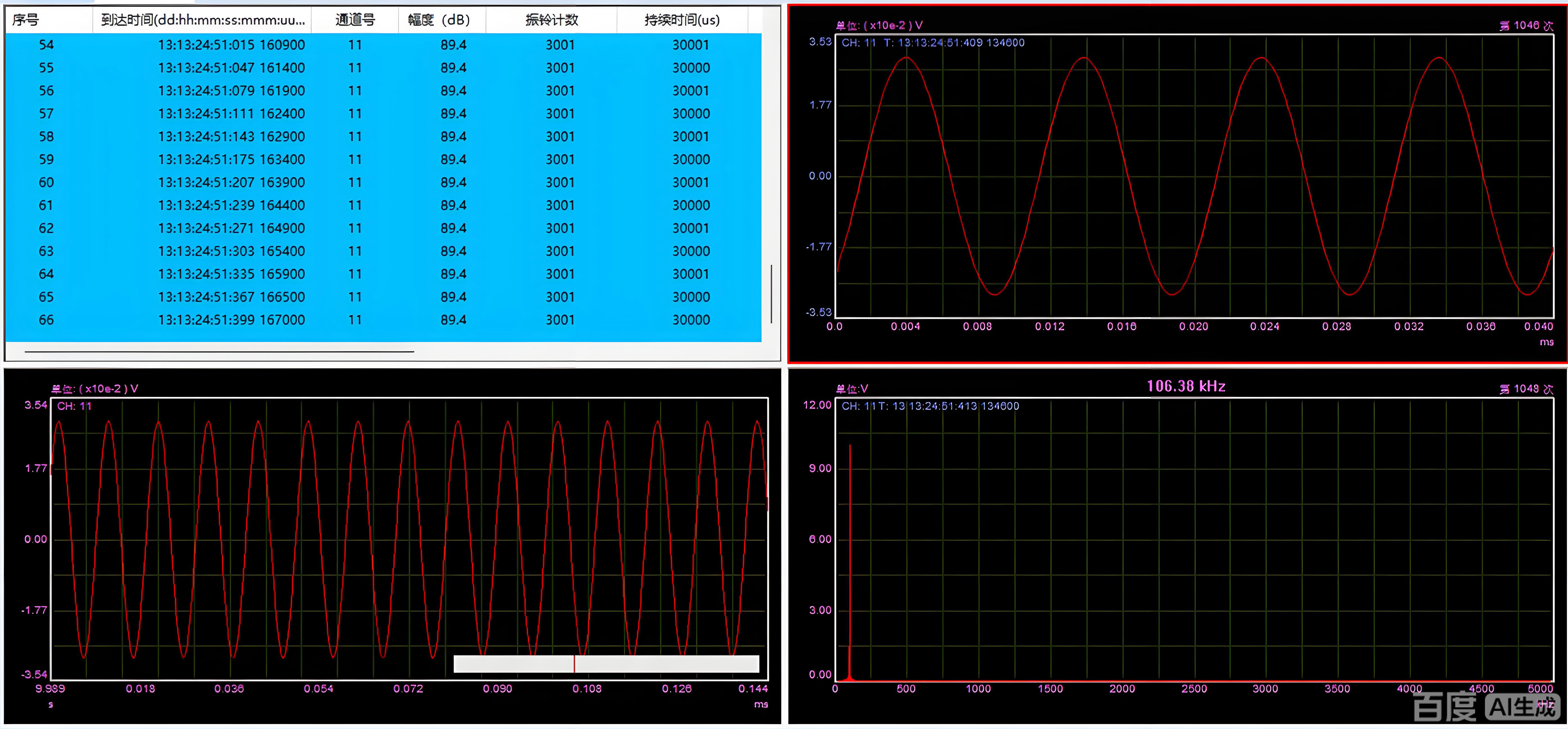

5. SWAE上位机软件介绍





· 支持64位Win7、Win8、Win10等最新版操作系统
· 可同时安装多台电脑使用,不限制用户数量,便于多人同时事后分析共同研究

· 可选择门限触发/时间触发

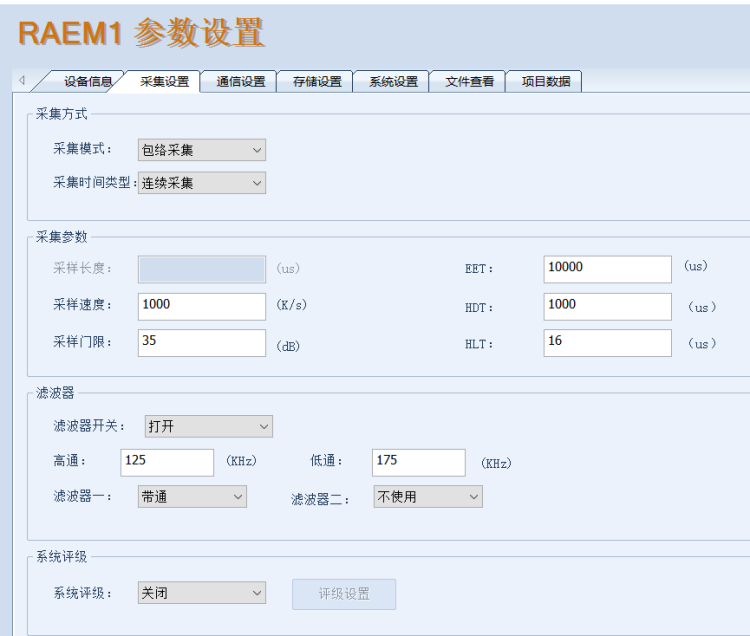

· 可任意设置采样速率、采样长度、门限、参数定义时间(HDT)、锁闭时间(HLT)、强制截止时间(EET)等波形、参数生成条件
· 任意设置数字滤波器滤波范围





· 实时声发射参数及波形采集的数据可同步分析、显示与存储
· 可同时建立多个视图组,每个视图组可显示多个视图,一组数据可实时在所有视图组的所有视图中同步显示分析结果

· 采集及视图设置可存储,方便回放分析调用

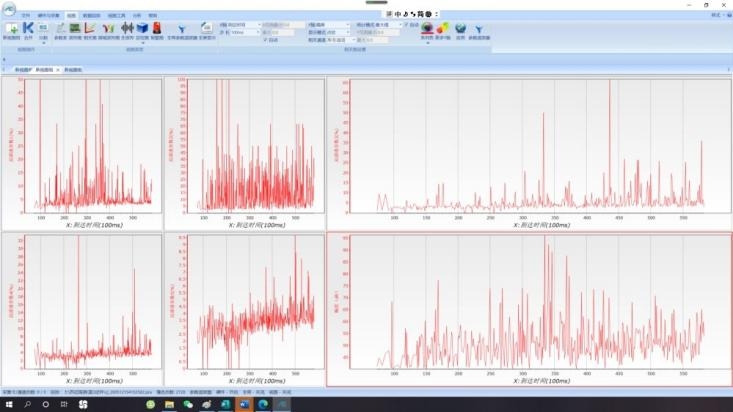

· 绘制声发射参数相关图,两个数轴可任意选择不同参数,多种统计模式可选,Y轴可选多个变量

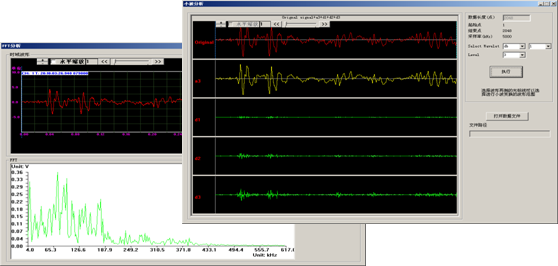

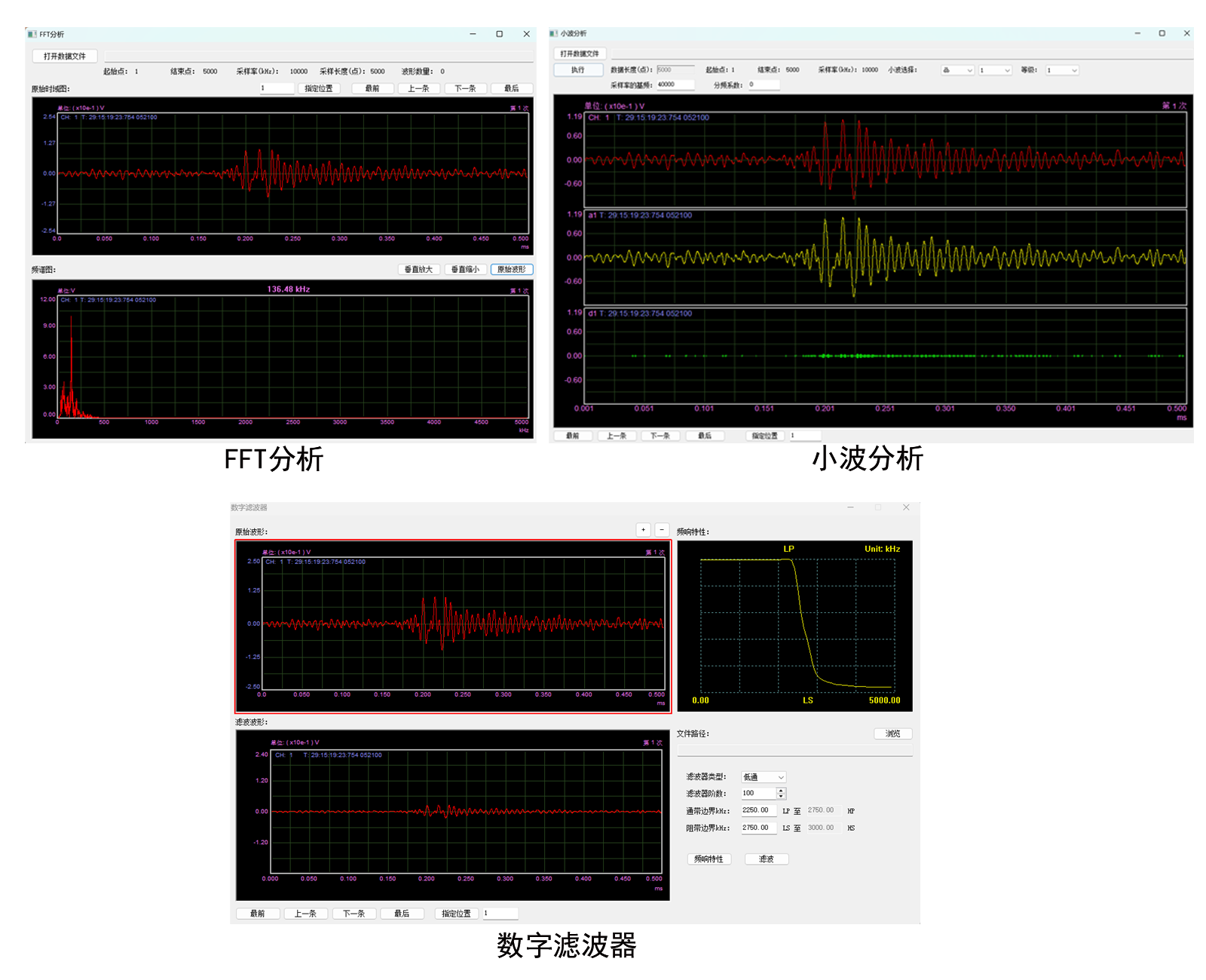

·  回放波形可做事后FFT分析、小波分析。
· 可利时域波形、频域波形及参数做神经网络模式识。

· 事后数字滤波器可对波形回放时做滤波后再分析。

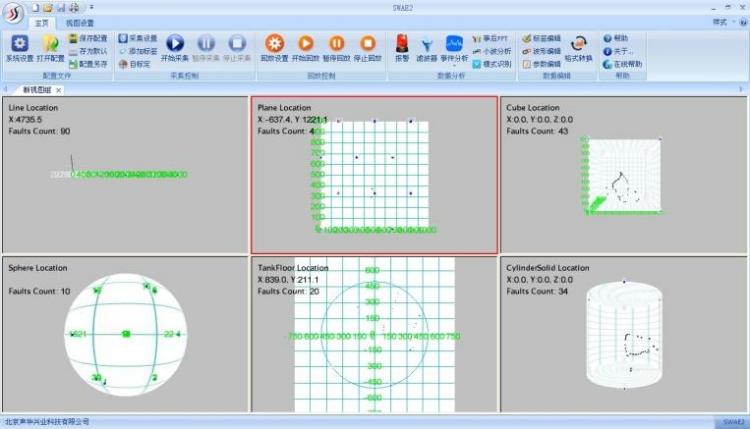

· 无线同步时钟(开发中),可实现通道间无线时钟同步。SWAE软件能进行线性、平面、柱面、球面、立方体定位、柱体定位及罐底定位。





· 参数滤波功能可任选参数做依据,滤波条件可任意设置,可选多重条件做多重滤波
· 采集过程可实时做参数滤波,也可回放时做事后滤波
· 参数报警功能可任选参数做报警依据,报警条件可任意设置,可多重条件复合报警



·  数据格式可转化为TXT、excel格式等输出,可只转化当前帧,也可按设定的条件转化整个文件或多个文件批量转换

6. 技术指标


通道组合

单通道、6通道或级联使用

采集方式

信号触发/时间触发

采样频率

单个通道最大采样率2M点/秒

采样精度

16位

系统噪声

优于30dB

动态范围

70dB

输入带宽

10kHz-800kHz

模拟滤波器

30kHz、125kHz两个高通滤波器,80kHz、175kHz两个低通滤波器组合,默认30kHz~80kHz,125kHz~175kHz两种带通滤波器组合,出厂固定

数字滤波器

0kHz~1000kHz频率范围内任意数值设置直通、高通、低通、带通(结合模拟滤波器使用)

传感器

内置前放系列传感器,三种内置前放可选:28V40dB,12V34dB,5V26dB

数据输出

波形、参数、参数评级

AE特征参数

到达时间,幅度,振铃计数,能量,上升时间,持续时间,RMS,ASL、峰值频率、质心频率、5个局部功率谱

内置SD卡容量

64G(可拓展至512G)

时钟同步

可以串口(有线)级联大通道,36通道同步时钟精度≤10us

通讯方式

网口、4G、WiFi

使用温度范围

-20℃~60℃。(WiFi版本为0℃~60℃)

供电

12VDC

尺寸

长x宽x高:22cm x 13cm x 8cm

重量

1.6kg

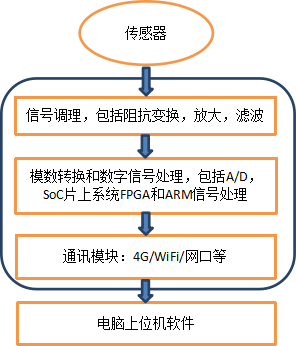

7. 系统介绍和原理

7.1 RAEM1-6声波(声发射)检测仪由RAEM1-6(传感器,信号采集与分析板卡,通讯)和上位机软件2个部分组成。
7.2 RAEM1-6主体是一个铝合金外壳长方体盒,里面包含2-6个声发射通道,可拓展,最大至128通道以上。
7.3 连接方式如下图1所示,一个声发射传感器连到RAEM1-6的其中一个通道上。最多可以同时连接6个传感器

7.4 每个声发射通道需要连接一个内置前放的声发射传感器。机箱的通道数也可以根据用户需求配置。
7.5  采集过程:集信号采集、信号分析、通讯数据输出于一体的智能声发射传感器。


7.4 每个声发射通道需要连接一个内置前放的声发射传感器。机箱的通道数也可以根据用户需求配置。
7.5 多种数据输出通讯方式(4G、以太网、WiFi等),也可以根据用户需求配置。
7.6 每个通道内置64G TF卡储存器,最大可拓展至512G,用于存储数据,断电不丢失。
7.7 基于Linux系统,具有高可行性、高稳定性、高安全性。

7.8 作为智能声发射检测系统,RAEM1-6把采集的声发射信号处理完成后,通过本地网络,如网线、WiFi等,传输到电脑上的声发射软件,供用户实时查看、下载波形、参数和评级数据。

7.9 多种数据输出通讯方式(4G、以太网、WiFi等),也可以根据用户需求配置。
7.10 每个通道内置64G TF卡储存器,最大可拓展至512G,用于存储数据,断电不丢失。
7.11 基于Linux系统,具有高可行性、高稳定性、高安全性。
7.12 可级联多个RAEM1-6组成一个更大更多通道声发射检测监测系统,对大型或超大设备设施实时监测和分析。

7.13 多种采集方式:按采集模式可选包络采集、连续参数采集。按时间类型可选间隔采集、连续采集、定时采集;
7.14 多种触发方式可选:信号触发、时间触发;
7.15 有线同步,同步时钟≤10us。
7.16 配合SWAE上位机软件,可对数据进行深度分析,如FFT、小波分析、参数分级评级、各类视图等;


7.17 可根据客户要求升级为物联网监测系统,参考RAEM1-6声波(声发射)监测系统(链接)

8. 配件

序号

名称

详细信息

备注

1

电源

外置12V电源适配器



2

传感器

2种传感器形式:外置传感器、内置传感器
多种可选传感器,典型:IOTS35、IOTS150

选配其他传感器请提前联系

3

硬件滤波器

2种硬件滤波版本:30kHz~80kHz,125kHz~175kHz



4

夹持具

多种夹持具,与传感器匹配



5

通讯方式

网口、WiFi、4G

升级4G提前联系

6

路由器/交换机

根据组网方式定型号





9. 附加功能

RAEM1-6声波(声发射)检测仪除作检测仪功能外,还可作为监测设备使用,参考RAEM1-6声波(声发射)监测系统(链接)

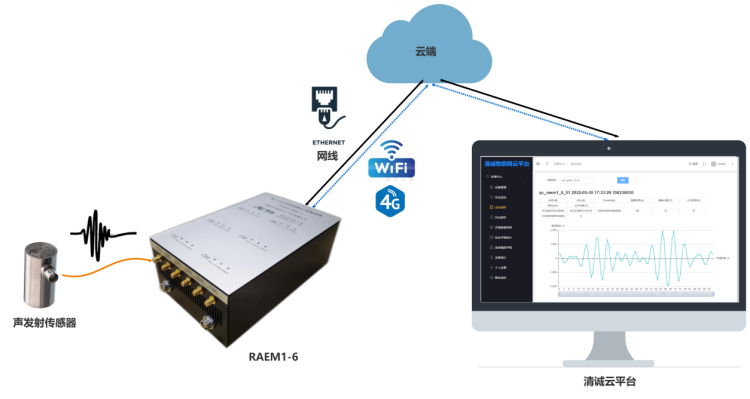

通过现有通讯方式或升级4G通讯或其他通讯方式等,可将数据上传到多种云平台,实现对监/检测对象做物联网长期无人值守监测。提供灵活的报警阈值设置,可将报警信息主动推送到客户端手机。




10、典型应用案例

l 桥梁结构健康监测
l 风电结构健康监测
轴承转动机械监测
刀具磨损监测
l 管道、阀门泄露监测
曲臂高空作业车检测
变压器局部放电检测
