ISRAE1防爆声波(声发射)采集器

简要描述:

ISRAE1防爆声发射采集器是严格按照《国家GB3836系列标准》而设计的,不会产生电火花点燃易燃易爆气体,可整体放置在1区、2区使用。适用于防爆要求的封闭环境中的设备检测等。...

详细介绍
一、产品介绍

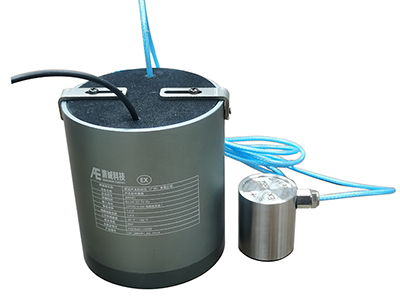

1、ISRAE1防爆声波(声发射)采集器包括传感器、采集器、连接传感器和采集器的同轴电缆
2、ISRAE1防爆
声波(声发射)采集器是严格按照《国家GB3836系列标准》而设计的,不会产生电火花点燃易燃易爆气体,可整体放置在1区、2区使用。适用于防爆要求的封闭环境中的设备检测等。

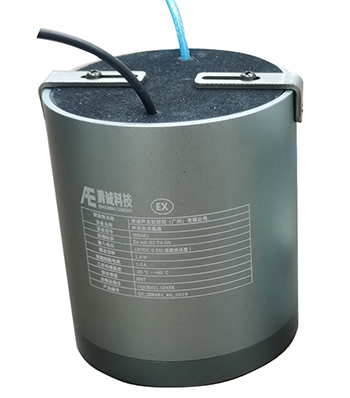

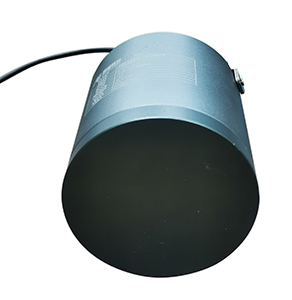

3、传感器内置34dB前放,可以使得连接传感器和采集器的同轴电缆长度达到100米。采集器主体是一个铝合金外壳小圆筒,内置滤波,AD,处理器,存储器,4G传输模块等,底部带磁性可磁吸固定。
3、登录云端,可设置合理的门限、采样率、HDT、HLT、EET等参数,根据现场噪声云端设置最终采样参数。
4、多种采集方式,用户可根据需求在云端选择连续采集、定时采集、间隔采集等采集方式。
5、可从云端实时查看数据及下载原始数据,并通过SWAE深入分析软件分析数据。


二、防爆基本参数

型号:ISRAE1 额定电压:12VDC
防爆标志:Ex mb IIC T4 Gb 额定电流:300mA
使用区域:1区、2区 允许的预期短路电流:1A
符合标准:GB3836系列 环境使用温度:-20℃~+60℃
产品尺寸:采集器尺寸:Φ80mm×90mm 重量:约1kg
传感器尺寸:Φ30mm×37mm 防护等级:IP67

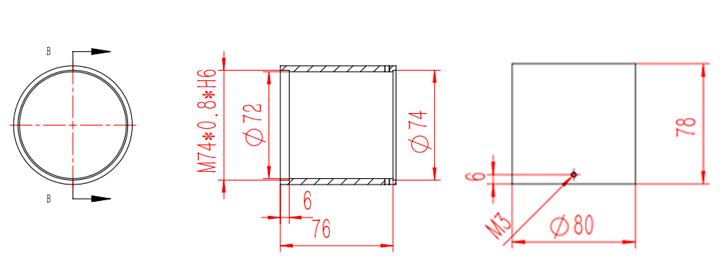

采集器外壳图纸示意图
三、性能特点


1、可整体放置在防爆区使用。
2、传感器内置前放,传感器与采集器线之间的同轴电缆长度可达100米。
3、大容量64G SD卡实时存储波形数据。

4、云端可对采集器实时设置采样参数,如门限、采样率、采集方式及其他。
5、数据可通过4G的方式上传至云端服务器。
6、云端可实时浏览参数、波形、报警数据。也可浏览历史参数、波形、评级数据。
7、原始数据是标准Soundwel波形数据格式及功能,可用SWAE软件进行深度分析。

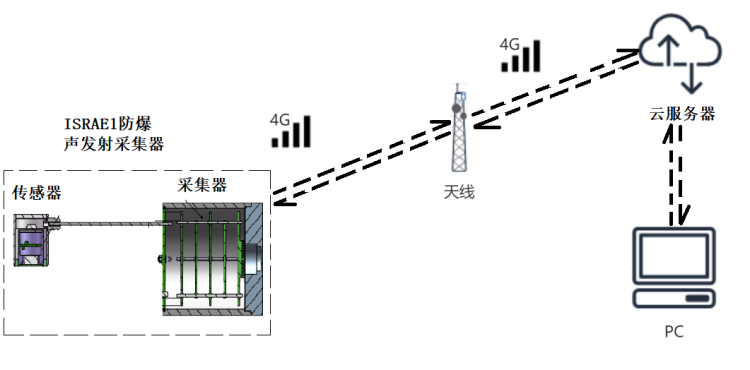

防爆采集器组网示意图

四、技术参数

ISARE1声发射监测系统  防爆声发射传感器
采集器技术参数 传感器技术参数
采样频率 2MHz/16bit 谐振频率 150kHz
采样长度 可调 频率范围 60kHz-400kHz
噪声/动态范围 35dB/65dB(0dB=1uv) 灵敏度峰值 >75dB
信号频率 3KHz~500KHz 尺寸 Φ30mm×37mm
输入范围 ±100mv(100dB) 重量 约110g
数据通讯 4G 防护等级 IP67
存储容量 64G SD 卡
环境温度 -20℃~﹢60℃
尺寸 Φ80mm×90mm
防护等级 IP67

五、采集器和传感器安装要求

采集器安装:
1、需对采集器做遮光保护;
2、对该防爆声发射采集器供电应符合当地的防爆要求,如对电源增加安全栅、穿管走线要求等。

传感器安装:

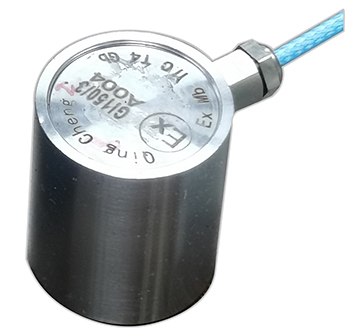

传感器接收面涂有声发射专用耦合剂,与试样之间保持良好的声耦合效果,使用磁性夹具或其他辅助固定工具对传感器进行固定。或使用固化耦合剂永久固定传感器。

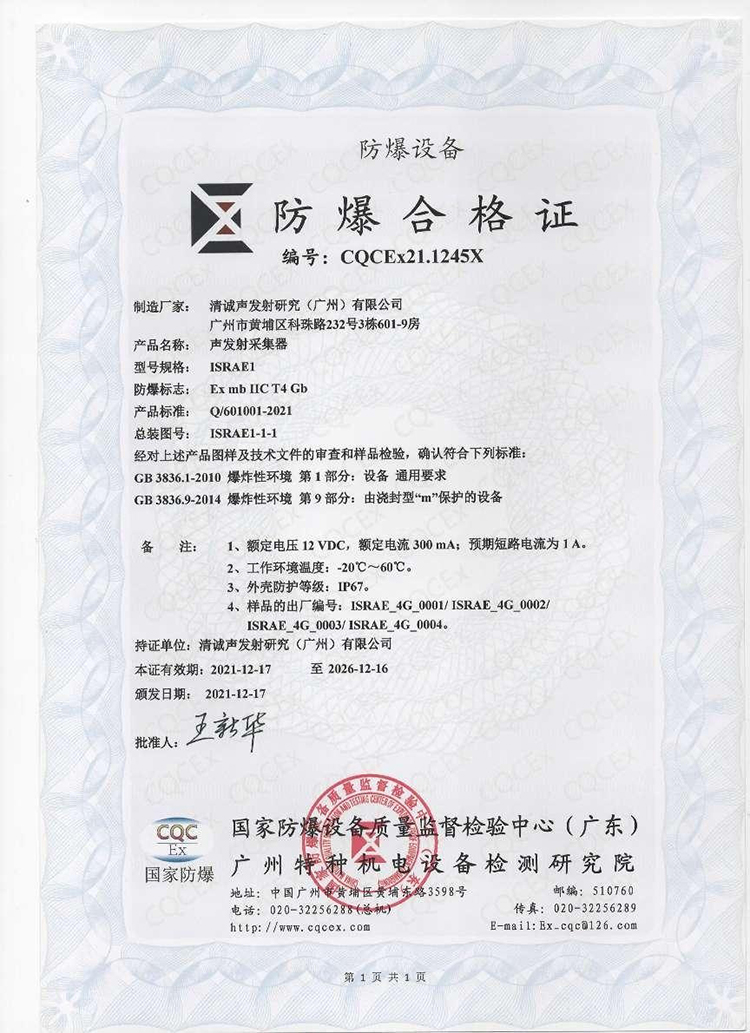

六、防爆证书
