储罐底板腐蚀监测为什么选择声发射技术？

前言

大型储罐广泛应用于石油、化工、能源、电力及危险化学品储运领域，是企业生产和运营的重要基础设施。

在长期运行过程中，储罐底板由于受到介质、水分、沉积物及环境因素影响，容易发生腐蚀减薄、点蚀穿孔及裂纹扩展等损伤。

统计表明，储罐泄漏事故中相当一部分与底板腐蚀有关。因此，如何及时发现储罐底板腐蚀风险，成为储罐安全管理的重要课题。近年来，声发射（Acoustic Emission，AE）技术凭借无需开罐、在线检测和早期预警等优势，逐渐成为储罐底板腐蚀监测的重要技术手段。

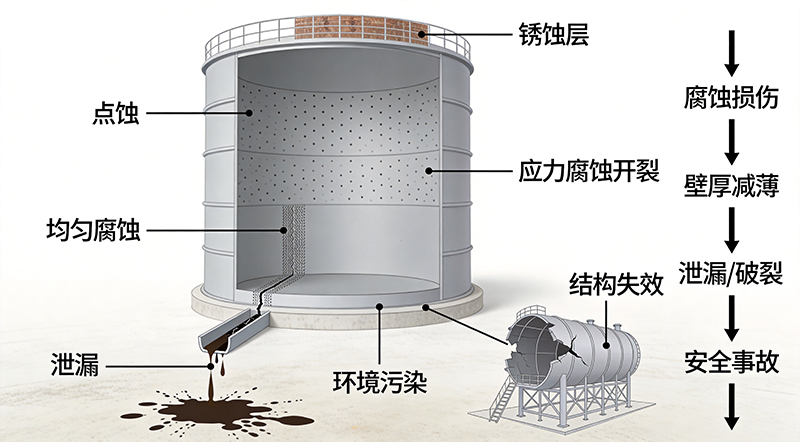

一、储罐底板腐蚀有哪些危害？

储罐底板腐蚀通常具有隐蔽性强、发展缓慢但后果严重的特点。

常见风险包括：

• 1) 底板减薄：长期腐蚀会导致底板厚度下降，影响储罐承载能力。
• 2) 点蚀穿孔：局部腐蚀区域形成深坑，影响储罐承载能力。
• 3) 焊缝失效: 腐蚀与应力共同作用，容易引发焊缝裂纹。
• 4) 环境污染: 危险介质泄漏后可能造成土壤污染、地下水污染、安全事故。

二、储罐底板腐蚀监测常见方法

• 1) 超声波测厚：通过人工检测底板厚度变化；优点：结果直观；缺点：检测面积有限，无法连续监测。
• 2) 漏磁检测（MFL）：利用磁场变化识别腐蚀区域；优点：检测效率高；缺点：通常需要开罐，成本较高
• 3) 开罐人工检查: 依赖检修周期进行检查。缺点：停产损失大，周期长。

三、为什么越来越多企业选择声发射技术？

• 1) 无需开罐<：声发射检测可在储罐运行状态下进行，无需停产，大幅降低检测成本。
• 2) 实现在线监测：传统检测只能获得某一时间点数据。声发射技术可实现：24小时监测、长期数据记录、趋势分析；
• 3) 能够发现早期腐蚀活动: 声发射关注的是腐蚀活动本身，而不仅仅是腐蚀结果，因此能够在腐蚀发展初期发现异常。
• 4) 覆盖范围广: 少量传感器即可覆盖大型储罐，特别适用于原油储罐，原油储罐，LNG储罐。
• 5) 支持风险分级管理: 通过分析幅值、能量、事件数、频率特征，可评估储罐不同区域的风险等级，帮助企业合理安排检维修计划。

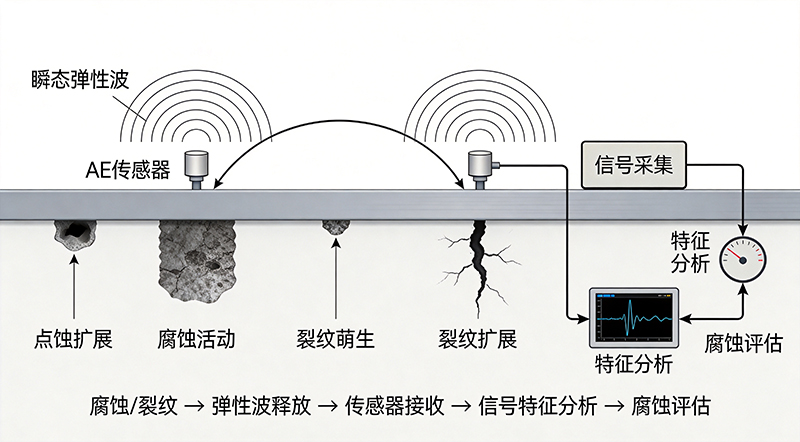

四、声发射储罐底板腐蚀监测原理

当储罐底板发生点蚀扩展、腐蚀活动、裂纹萌生、裂纹扩展时，会释放瞬态弹性波。安装在储罐壁上的声发射传感器能够接收这些信号。系统通过分析信号特征，对腐蚀活动进行识别和评估。

五、声发射技术与传统检测方法对比

五清诚储罐底板腐蚀监测解决方案

针对大型储罐安全管理需求，清诚提供完整的声发射储罐监测解决方案。主要组成：

• 1) 声发射传感器
• 2) 前置放大器
• 3) SAEU3H采集系统
• 4) 分析软件平台

系统功能：

• a.实时监测
• b.自动报警
• c.风险评估
• d.数据存储
• e.远程管理

适用于：原油储罐、成品油储罐、化工储罐、LNG储罐

六、典型案例

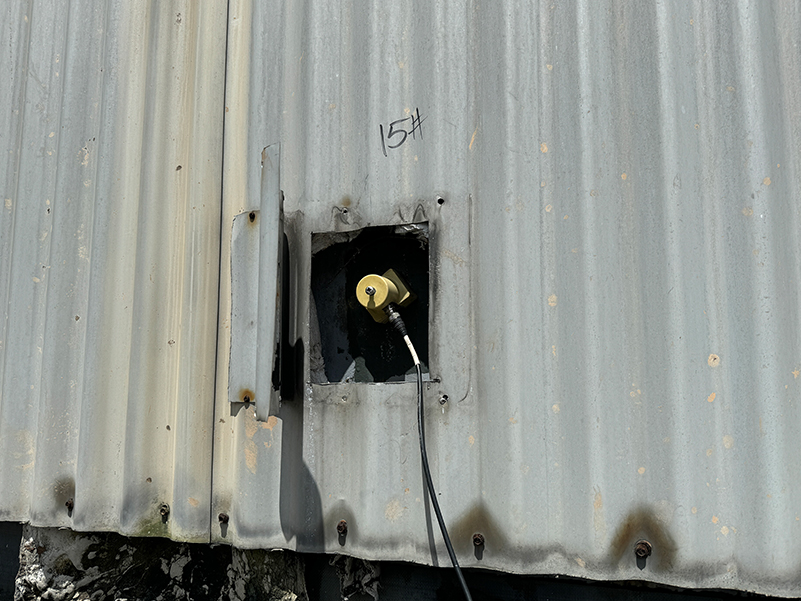

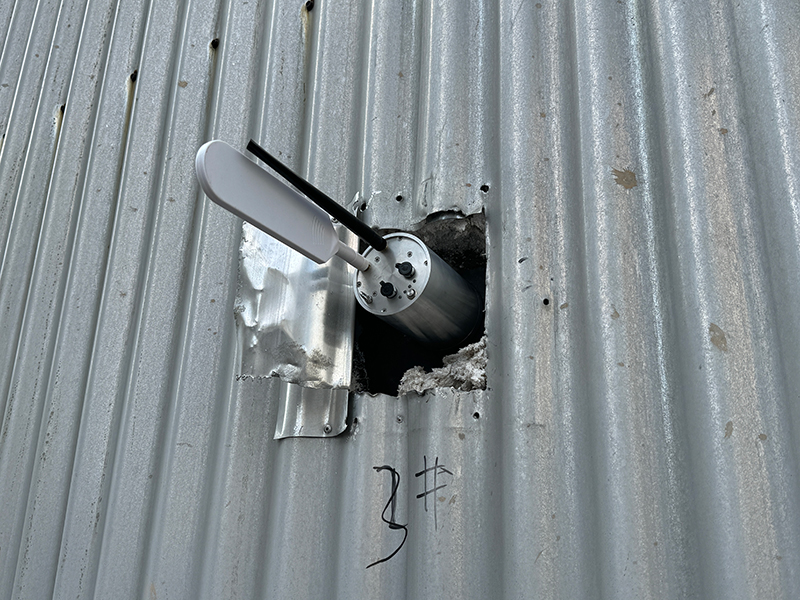

大亚湾储罐声发射检测项目

项目采用清诚 SAEU3H 声发射检测系统，对大型储罐进行底板腐蚀状态检测。

实现：无需开罐检测、快速风险筛查、提高检测效率、降低维护成本，为客户制定后续检维修计划提供了重要依据。+

七、FAQ

1、储罐底板腐蚀监测必须停罐吗？

声发射技术无需停罐，可在线检测。

2、声发射能检测腐蚀吗？

可以。能够识别腐蚀活动产生的声发射信号。

3、储罐底板腐蚀监测多久做一次？

关键储罐建议长期在线监测。

4、声发射和超声波检测哪个好？

两者作用不同，声发射适合在线监测和风险预警；超声波适合厚度测量。
