共振型 vs 宽带型声发射传感器

1.共振型 vs 宽带型声发射传感器定义

共振型声发射传感器和宽带型声发射（AE）传感器是两种主要类型，其区别在于频率响应特性。

• 共振型传感器针对特定频率范围进行了优化，在该频段具有较高灵敏度。
• 宽带型传感器则在较宽的频率范围内提供相对平坦的响应。

如何选择取决于信号类型、应用目标以及噪声环境。

2.核心差异一览

3.共振型声发射传感器

工作原理

共振型传感器通过在特定共振频率附近放大信号来工作，通常频率范围在 20–400 kHz（具体取决于设计）。

优势

• 1) 对弱信号具有高灵敏度
• 2) 在共振频率附近信噪比更高
• 3) 在高噪声环境中表现更好
• 4) 非常适合事件检测

局限性

• 1) 频率覆盖范围有限
• 2) 波形可能发生失真
• 3) 不适合精细信号分析

典型应用

• 1) 金属结构裂纹检测
• 2) 压力容器检测
• 3) 管道监测
• 4) 高背景噪声现场环境

4.宽带型声发射传感器

工作原理

宽带传感器在较宽的频率范围内提供均匀响应，从而能够更准确地捕获信号波形特征。

优势

• 1) 可捕获完整信号波形
• 2) 支持高级信号分析
• 3) 适用于基于频率的分类分析
• 4) 适合科研与诊断

局限性

• 1) 灵敏度低于共振型
• 2) 更容易受到环境噪声影响
• 3) 对信号处理要求更高

典型应用

• 1) 实验室测试
• 2) 复合材料分析
• 3) 声源机理识别
• 4) 高级信号处理研究

共振型传感器

• 1) 关注：“是否发生了事件？”
• 2) 优势：检测微弱信号

宽带型传感器

• 1) 关注：“具体发生了什么？”
• 2) 优势：解析信号特征

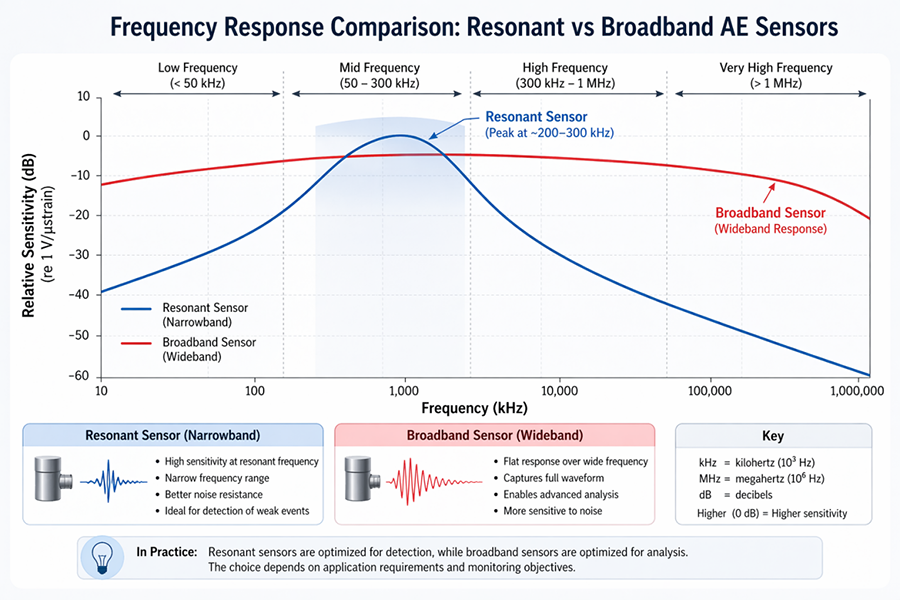

共振型传感器

• 1) 在特定频率具有峰值灵敏度
• 2) 超出该频段响应迅速衰减

宽带型传感器

• 1) 响应平坦或缓慢变化
• 2) 覆盖更宽频谱

In practice:

• 1) 共振型 = 放大镜（聚焦某一频段）
• 2) 宽带型 = 广角镜头（覆盖整体信息）

选择共振型或宽带型取决于监测目标。

适合选择共振型的情况

• 1) 需要检测早期损伤
• 2) 信号较弱
• 3) 环境噪声较大
• 4) 需要实时监测

适合选择宽带型的情况

• 1) 需要进行信号分析
• 2) 关注频率特征
• 3) 在可控环境中工作
• 4) 研究材料行为

在实际工程中，选择往往不是绝对的。

主要权衡因素

• 1) 灵敏度 vs 带宽
• 2) 检测可靠性 vs 分析能力
• 3) 抗噪能力 vs 信号细节

在许多先进系统中，会同时使用两种传感器。

典型方案

• 1) 使用共振型传感器进行事件检测
• 2) 使用宽带型传感器进行波形分析

优势：

• 1) 兼顾高灵敏度
• 2) 获得丰富信号信息
