RAEM1声波(声发射)检测仪

简要描述:

RAEM1 声波(声发射)检测仪由RAEM1 (传感器, 信号采集与分析板卡, 通讯)和上位机软件2个部分组成,传感器和电源可内置或外置,采用铝合金外壳,体积小巧,重量轻,坚固耐摔,便于携带...

推荐产品
详细介绍

RAEM1声波(声发射)检测仪


RAEM1声波(声发射)检测仪可以用在哪些地方?





典型应用场景


外观小巧灵活


单通道系统:


多通道组网应用:


多通道RAEM1-6声波(声发射)发射检测仪(带同步时钟可定位):





详情参考:RAEM1-6声波(声发射)远程无人值守监测系统(链接)


级联多通道RAEM1-6声波(声发射)发射检测仪(38通道以上):



详情参考 RAEM1-6声波(声发射)远程无人值守监测系统
(链接)


SWAE上位机软件介绍
· 支持64位Win7、Win8、Win10等最新版操作系统;

·  可同时安装多台电脑使用,不限制用户数量,便于多人
同时事后分析共同研究;



· 可选择门限触发/时间触发
· 可任意设置采样速率、采样长度、门限、参数定义时间
(HDT)、锁闭时间(HLT)、强制截止时间(EET)等
波形、参数生成条件

· 任意设置数字滤波器滤波范围



· 实时声发射参数及波形采集的数据可同步分析、显示与
存储;


·  可同时建立多个视图组,每个视图组可显示多个视图,
一组数据;


·  可实时在所有视图组的所有视图中同步显示分析结果;

· 采集及视图设置可存储,方便回放分析调用;

·  绘制声发射参数相关图,两个数轴可任意选择不同参数,
多种统计模式可选,Y轴可选多个变量;



· 回放波形可做事后FFT分析、小波分析

·  可利时域波形、频域波形及参数做神经网络模式识;

·  事后数字滤波器可对波形回放时做滤波后再分析;



· 无线同步时钟(开发中),可实现通道间无线时钟同步。
SWAE软件能进行线性、平面、柱面、球面、立方体定位、
柱体定位及罐底定位。



· 参数滤波功能可任选参数做依据,滤波条件可任意设置,
可选多重条件做多重滤波;


· 采集过程可实时做参数滤波,也可回放时做事后滤波;

·  参数报警功能可任选参数做报警依据,报警条件可任意
设置,可多重条件复合报警;


·  数据格式可转化为TXT、excel格式等输出,可只转化当
前帧,也可按设定的条件转化整个文件或多个文件批量转换;



硬件技术参数:

通道组合 带通道或多通道组合使用
采集方式 门限触发/时间触发
采样频率 单个通道最大采样率2M点/秒
采样精度 16位
系统噪声 优于30dB
动态范围 70dB
输入带宽 10kHz-1000kHz
模拟滤波器 30kHz、125kHz两个高通滤波器,80kHz、175kHz两个低通滤波器组合,默认30kHz~80kHz,125kHz~175kHz两种带通滤波器组合,出厂固定
数字滤波器 256阶的FIR滤波器,0kHz~1000kHz频率范围内任意数值设置直通、高通、低通、带通
传感器 内置前放系列传感器,三种内置前放可选:28V40dB,12V34dB,5V26dB
数据输出 波形、参数、参数评级
AE特征参数参数 到达时间,幅度,振铃计数,能量,上升时间,持续时间,RMS,ASL
内置SD卡容量 64G(可拓展至512G)
通讯方式 4G、网口、WiFi、RS485(可根据用户要求定制其他通讯方式,如NB-IOT、Lora等)
使用温度范围 -20℃~60℃。(WiFi版本为0℃~60℃)
供电 12VDC
尺寸 圆筒直径φ62mm,高度 100mm
重量 220g
安装 底部自带磁性,可吸附于被测物体表面
防护等级 IP65


系统原理及特点


Ø RAEM1 声波(声发射)检测仪由RAEM1 (传感器, 信号采集与分析板卡, 通讯)和上位机软件2个部分组成,传感器和电源可内置或外置,参考选配表格。

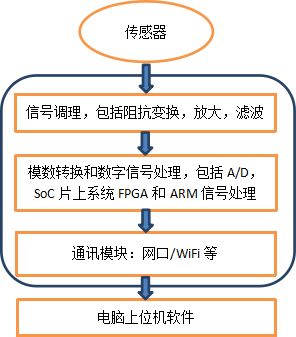

Ø  采集器:集信号采集、信号分析、通讯数据输出于一体的智能声发射采集器。信号经过 AD 数字化后,SoC的FPGA和ARM对信号做频域滤波、波形处理、声发射撞击特征参数提取及撞击参数的评估评级。数据通过内置在小圆筒的通信模块,传输到电脑上位机,用清诚SWAE上位机软件做深度数据分析(如下图)




Ø  采用铝合金外壳,体积小巧,重量轻,坚固耐摔,便于携带;
Ø  采集器底部自带磁性,可磁吸固定于带磁性的物体表面;
Ø  多种采集方式:包络采集、连续参数采集
Ø  采集器基于Linux系统,具有高可行性、高稳定性、高安全性;

Ø  灵活的通道组合:可作为单通道使用,也可作多通道组合使用,可拓展至38通道以上,可多个采集器现场组网成多通道监测系统,对大型或超大设备设施实时监测;
Ø  多种触发方式可选:门限触发、时间触发、连续采集、外参触发(开发中);
Ø  采用5G+2.5G WiFi模组,兼顾传输速度与传输距离,最高传输速度可达120Mbps,最远传输距离可达100m;
Ø  采用百兆网口,最高传输速度可达:100Mbps;

Ø  内置64G SD卡储存器,最大可拓展至512G,用于存储数据,断电不丢失;
Ø  配合SWAE上位机软件,可对数据进行深度分析,如FFT、小波分析、参数分级评级、各类视图等;
Ø  整机做防水设计,可达IP65;
Ø  根据用户需求可将传感器内置,即传感器、采集模块、通信模块、电池可一体化设计;
Ø  可根据客户要求升级为物联网监测系统,参考RAEM1声波(声发射)监测系统(链接);

选配信息表:


序号 名称 详细信息 备注
1 电源 2种电源形式:外置电源适配器、内置/外置电池
2 传感器 2种传感器形式:外置传感器、内置传感器
多种可选传感器,典型:IOTS35、IOTS150
选配其他传感器请提前联系
3 硬件滤波器 2种硬件滤波版本:30kHz~80kHz,125kHz~175kHz
4 夹持具 多种夹持具,与传感器匹配
5 通讯方式 网口、WiFi、4G 升级4G提前联系
6 路由器/交换机 根据组网方式定型号

附加功能:可作为监测设备使用

RAEM1声波(声发射)检测仪除作检测仪功能外,还可作为监测设备使用,参考RAEM1声波(声发射)监测系统
(链接)


通过现有通讯方式或升级4G通讯或其他通讯方式等,可将数据上传到多种云平台,实现对监/检测对象做物联网长期无人值守监测。提供灵活的报警阈值设置,可将报警信息主动推送到客户端手机。





多种方式直连云平台:

组网通讯:

典型应用案例

l 桥梁结构健康监测
l 风电结构健康监测
轴承转动机械监测
刀具磨损监测
l 管道、阀门泄露监测
曲臂高空作业车检测
变压器局部放电检测
