风电结构健康监测

简要描述:

据统计风电设备在维护的投资损耗巨大。所以对风电机组进行预警性安全性监测,及早发现设备的早期疲劳损伤裂纹,对灾难提前预警或避免故障发生、提高生产效率有重要的意义。...

推荐产品
详细介绍
背景:

       据统计,风电设备在维护的投资损耗巨大。所以对风电机组进行预警性安全性监测,及早发现设备的早期疲劳损伤裂纹,对灾难提前预警或避免故障发生、提高生产效率有重要的意义。
声发射技术应用在国内外的一些风电机组的检测中,包括风电风机轴承监测、风机叶片的监测检测和风机塔筒监测检测等。随着云计算和物联网等新技术的发展,清诚公司研发的RAEM2远程智能声发射监测系统可以提前预警设备的故障隐患、判断故障严重程度和确定故障位置,使企业避免非计划停机和安全事故,避免过度维修、减少能源损耗。


方案介绍: 系统配置

声发射系统 RAEM2主要包括3部分:采集器、网关和平台客户端。具体技术指标如下:
▲单通道 AE(声发射信号)输入;
▲采样频率:500kHZ;
▲采样精度:16 bit;
▲信号输入带宽:10Khz-100KHz;
▲采集信号动态范围:70dB;
▲系统噪声ASL优于30dB;
▲数据类型:波形、参数、参数评级;

▲内置SD卡 64G 存储器;
▲外部供电,直流12V;电池供电(联系定制);
▲工作环境温度-30℃—70℃;
▲采集器防护等级IP66;
▲采集器自带磁性,可吸附于被测物体表面。
声发射传感器 GI40或GI150或G80系列
声发射系统通讯方式 根据要求选择无线传输模块,可以通过LoRa/ZigBee等连接网关组网(或直接通过4G/NB-IoT输出)到云端或服务器或电脑。数据和指令双向通讯。
安装位置和数量 风机轴套或叶片上安装一个或数个RAEM2。

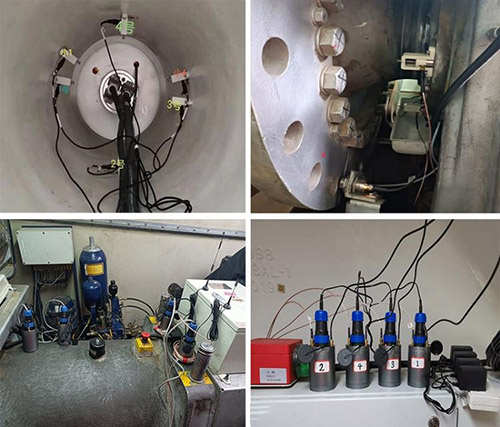

RAEM2和传感器安装在风机设备需要检测的部位。风电机组故障主要发生在发电机、叶片、轴承等等。声发射传感器可以使用磁性夹具、胶带或环氧树脂固定在被测物体表面。在传感器和被测表面之间需要使用耦合剂保证良好的声波耦合。RAEM2底部有吸磁,可以吸附在金属表面。也可以用环氧树脂等把RAEM2粘合在被测表面附近。
终端设备 云端服务器、手机、PC等

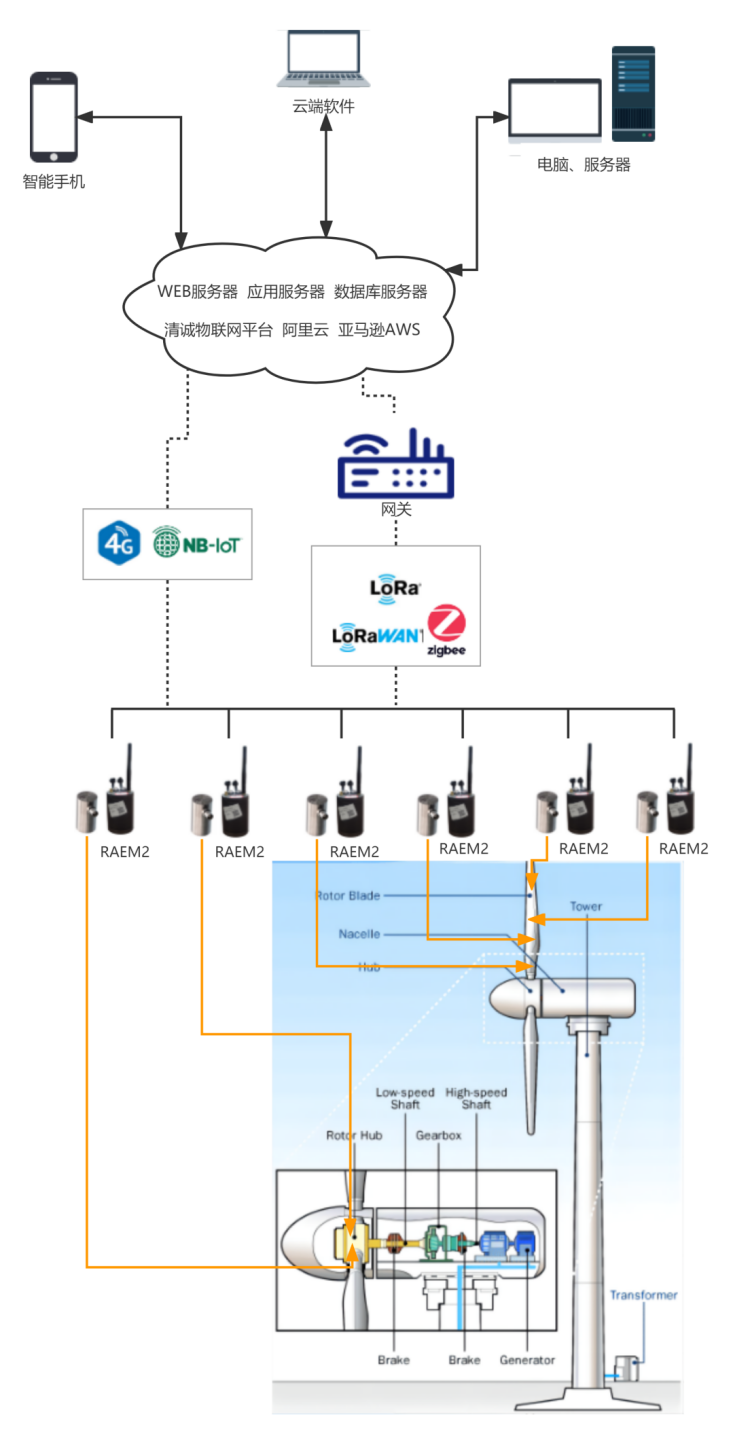

RAEM2功能原理图

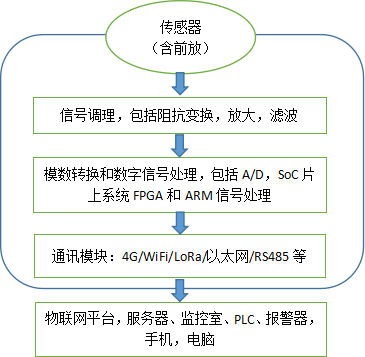

功能原理图1

功能原理图2

平台客户端数据

监测系统

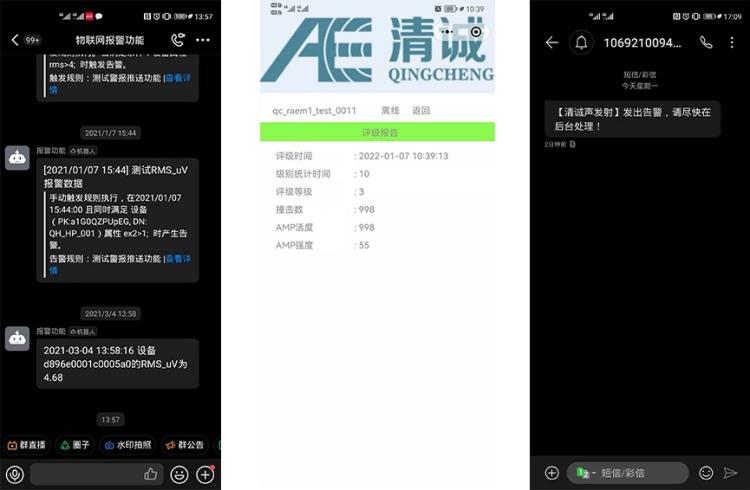

1)手机和平台报警推送:

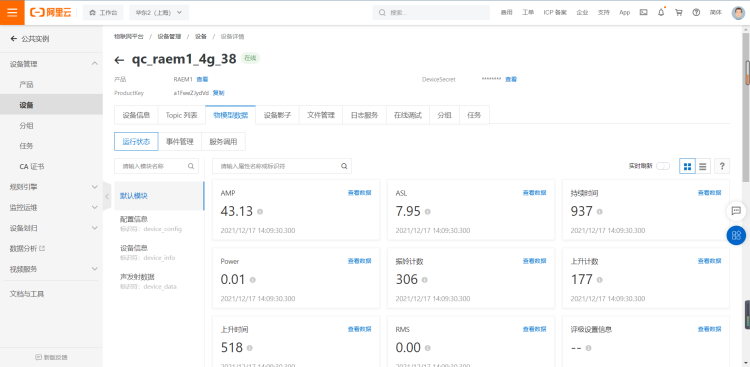

2)清诚物联平台和阿里云平台可以实现数据上传下载和配置双向传输,以及在线显示数据。

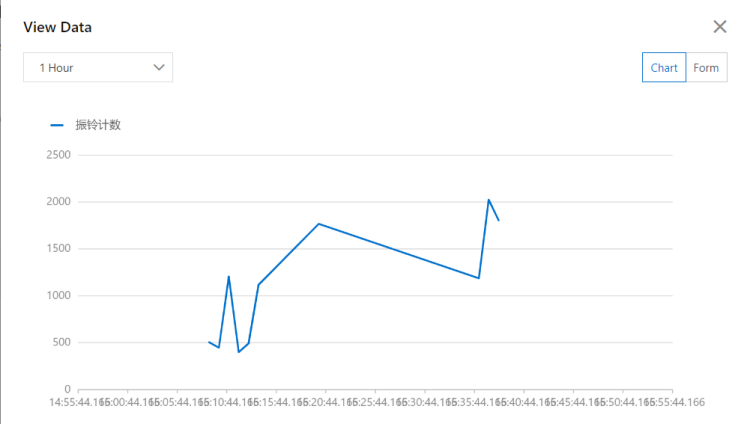

数据显示图1

数据显示图2


数据显示图3

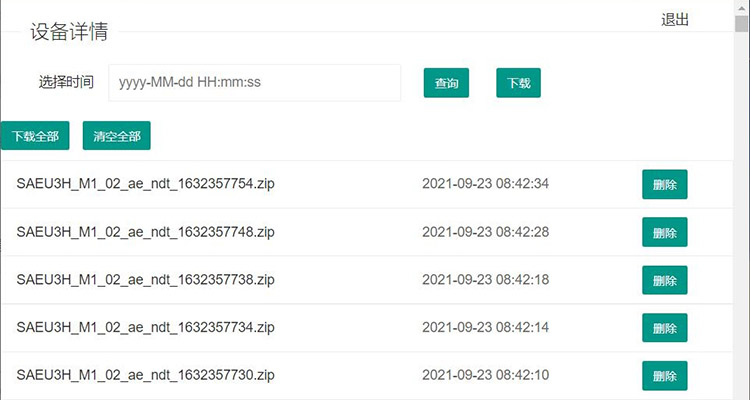

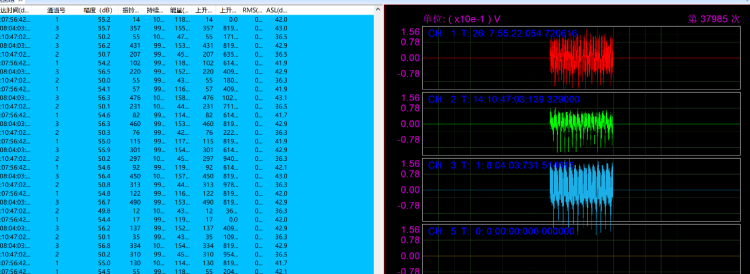

3)同步数据到SWAEU3H软件实时分析处理:


实际案例
