SAEPA2声发射前置放大器
01 产品描述
声发射传感器输出的电压信号有时低至几微伏，这样微弱的信号，若经过长距离的传输，强度必然要降低。需要将原始的传感器信号放大数倍后传输，经过高频同轴电缆传输给信号采集单元。前放是模拟电路，输入是声发射传感器输出的电压信号，输出的是放大后的模拟信号。
- PAS3前置放大器为宽带通用型，可适用各厂家的常见大部分型号的传感器及声发射采集卡
- 前放增益具有14、20、34、40、54、60可选（注：支持在20dB、40的B、60dB的增益上微调0dB或-6dB）
- 内置滤波器，相应频率分为4挡可选
- 支持单端输入或差分输入
- 两种供电方式可选：幻象电源供电，电源由信号线携带供给；或外接电源直接供电
- 具有抗电冲击的保护能力和抗阻塞现象的恢复能力
- 自动传感器测试（AST）功能，可向传感器发射测试信号源（注：需要配合上位机软件才可使用，如清诚的SWAE软件）
- 具备输入输出接反防护能力，带有指示灯提示，绿灯指示灯亮表示输入输出端接对
- 金属外壳，屏蔽电磁干扰，抗冲击

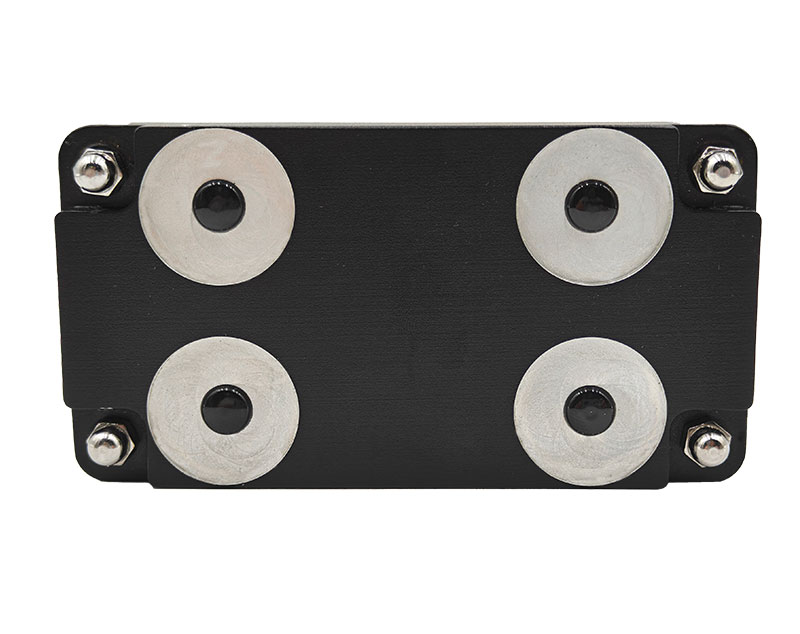

- 底壳带有磁吸，可吸附于金属材质表面

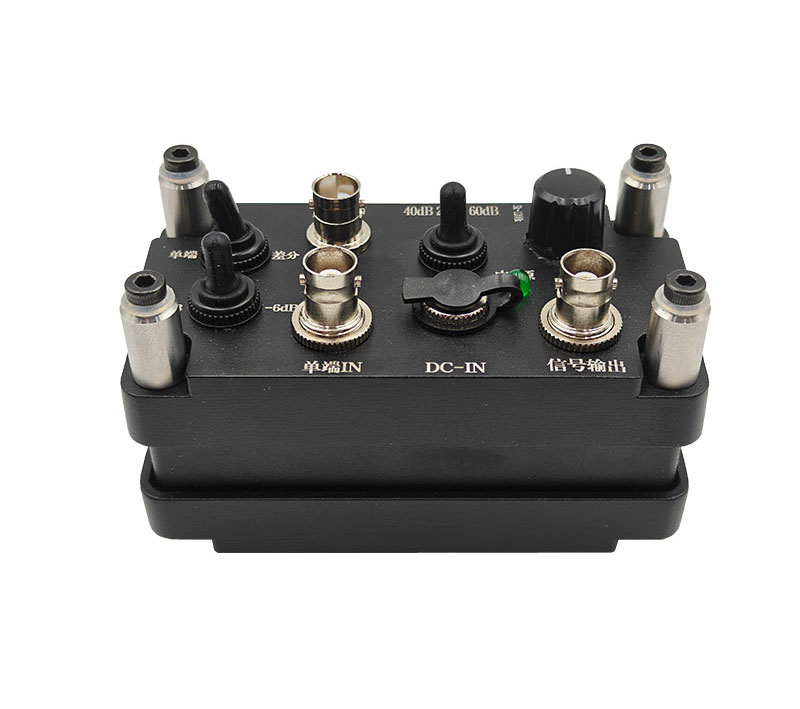

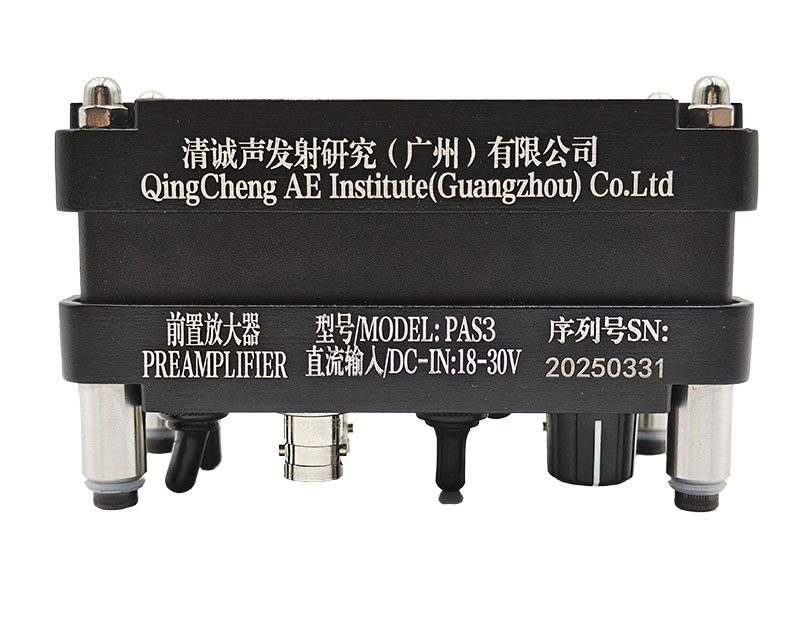

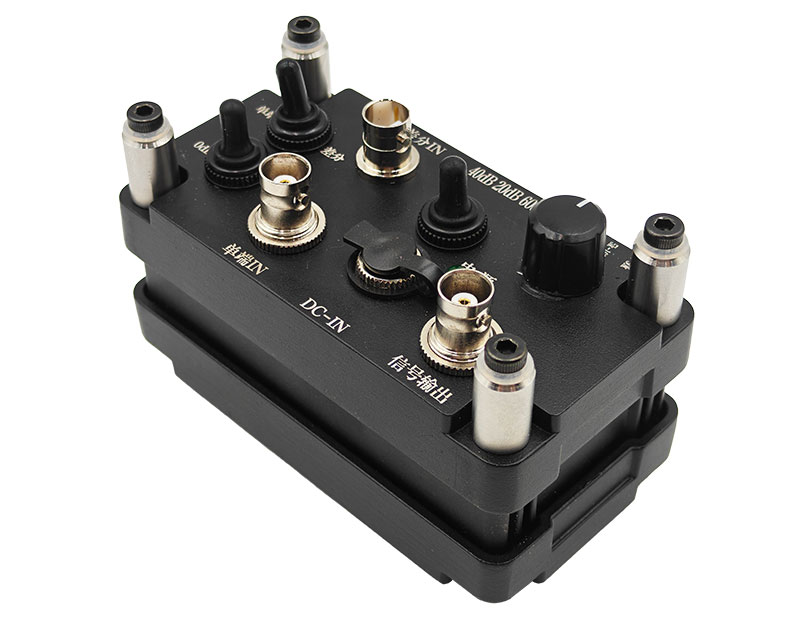

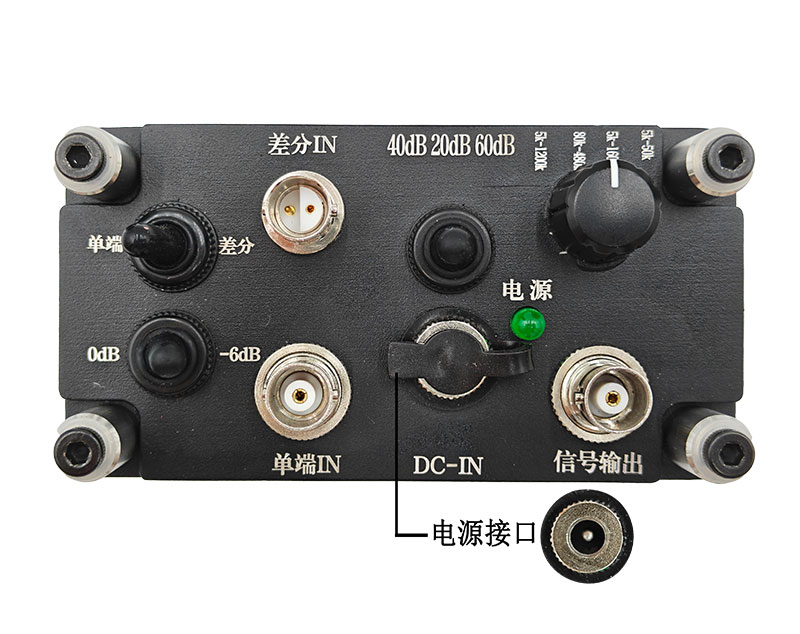

02 产品图片
03 技术参数
| 响应频率 | 噪声 | 输出范围 | 工作电压 |
| 5KHz~1200KHz | 5dBuV(60dB增益) | +-10V（Vpp） | 18V~30V DC宽电压输入 |
| 额定负载 | 工作温度 | 接口类型 | |
| 50Ω | -20℃~+60℃ | BNC接口2个，差分BNC1个，电源接口 | |
| 增益 | 14dB、20dB、34dB、40dB、54dB、60dB可选 | ||
| 内置滤波器 | 5KHz~50KHz；5KHz~160KHz；80KHz~480KHz；5KHz~1200KHz四档可选 | ||
| 重量 | 尺寸 | 外壳材料 | 防护等级 |
| 483.7g | 长×宽×高：10.5cm×5.5cm×7cm | 铸铝 | IP65 |
