声发射源的类型

声发射源的定义

声发射（AE）源是材料或结构在变形、损伤或相互作用等活动过程中产生的瞬态弹性波的物理来源。

在声发射监测中，“源”不仅仅指物理位置，而是指产生可检测信号的机制或活动。

为什么理解AE源很重要

识别不良事件源为了：

• 1）解释信号含义（损坏与噪声）
• 2）结构行为分类
• 3）提高监测可靠性
• 4）支持源位置和诊断

因为AE检测活动而不是静态缺陷，所以理解源类型对于有意义的分析至关重要。

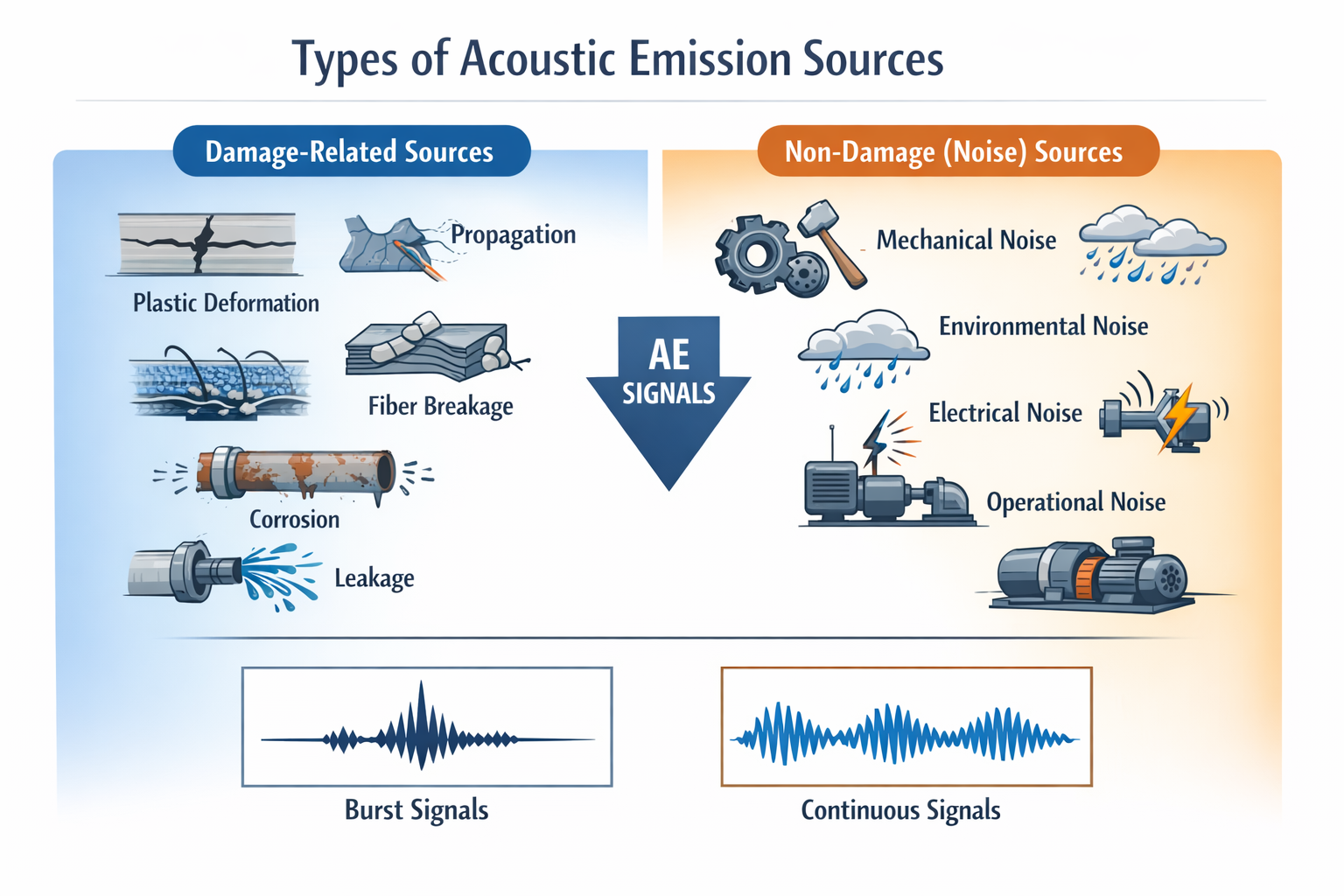

声发射源的初步分类

AE源通常分为两大类：

1.损坏相关来源

2.无损（噪声）源

1、损坏相关声发射源

这些来源与材料退化或结构损坏直接相关。

1.1裂纹萌生

说明：

由于应力集中或材料薄弱而形成的新裂纹。

信号特性

• 1）突发式信号
• 2）高振幅
• 3）持续时间短

工程意义

• 1）表示早期损坏
• 2）疲劳监测的关键

1.2裂纹扩展

说明

在持续载荷下现有裂纹的扩展

信号特性

• 1）重复突发信号
• 2）随负载增加活动

工程意义

• 1）结构恶化的直接指标
• 2）常用于故障预测

1.3 塑性变形

描述

材料内部位错运动导致的永久变形。

信号特征

• 1）振幅低于裂纹信号
• 2）可以是连续的，也可以是突发式的

工程意义

• 1）表示应力累积
• 2）常先于裂纹形成

1.4分层和脱粘（复合材料）

说明

复合材料层或界面之间的分离。

信号特性

• 1）混合信号模式
• 2）中等振幅

工程意义

• 1）航空航天和风力涡轮机结构中的关键
• 2）外部可能看不到

1.5 纤维断裂

描述

复合材料中增强纤维的断裂。

信号特征

• 1）高频突发信号
• 2）与基质裂解相比，具有独特的特征

工程意义

• 1）表示严重损坏
• 2）常与承重能力丧失相关

1.6 腐蚀相关过程

描述

电化学或应力辅助降解过程。

比如

• 1）应力腐蚀开裂
• 2）氢致开裂

信号特征

• 1）间歇性信号
• 2）振幅较低

工程意义

• 1）表示活性材料降解
• 2）适用于长期监测

1.7 泄漏

描述

液体或气体在压力作用下通过小孔逸出。

信号特征

• 1）连续信号
• 2）与流动条件相关的频率

工程意义

• 1）管道和容器泄漏的早期检测
• 2）通常在可见体征出现之前就能检测到

2、无损声发射源（噪声）

并非所有检测到的AE信号都指示损坏。许多源于外部或操作因素。

2.1 机械噪声

描述

由移动或相互作用的组件产生的信号。

比如

• 1）松动部件
• 2）机械振动
• 3）结构构件之间的接触

2.2 环境噪声

描述

影响测量的外部干扰。

比如

• 1）风
• 2）雨天
• 3）温度诱导膨胀

2.3 电气噪声

描述

来自电子系统的干扰。

比如

• 1）电磁干扰（EMI）
• 2）接地不良

2.4 运行噪声

描述

结构正常运行过程中产生的信号。

比如

• 1）流致振动
• 2）泵或电机活动

损伤与噪声：关键差异

源活动与源位置

重要的是要区分：

• 1）源类型→发生的情况（例如，裂纹、摩擦）
• 2）源位置→发生在哪里

声发射系统可以估计位置，但正确的解释取决于对震源机制的理解。

声发射源识别面临的挑战

识别AE源并不总是简单的。

共同的挑战

• 1）不同的信号源可能产生相似的信号
• 2）信号受传播和衰减的影响
• 3）噪声可能与真实信号重叠
• 4）复杂结构产生混合响应

因此，源识别通常需要：

• 1）统计分析
• 2）模式识别
• 3）或机器学习方法

常见问题（FAQ）

• 1）是否所有AE源都与损坏相关？

否。许多AE信号源于噪声或正常操作过程。需要进行适当的过滤和分析。

• 2）AE能否区分不同的损坏类型？

在很多情况下，是的。不同的机制产生特征信号模式，但可能发生重叠。

• 3）泄漏是否视为损坏？

泄漏并不总是结构损伤，但通常被视为需要检测和监测的关键条件。

相关主题

• 1）声发射物理机制
• 2）声发射信号处理
• 3）噪声鉴别方法
• 4）声发射传感器

总结

声发射源指的是在结构内部产生可检测信号的物理过程。这些声发射源可大致分为与损伤相关的机制（如裂纹扩展和变形）和非损伤源（如噪声和操作影响）。理解这些区别对于声发射技术的准确解释、可靠监测和有效应用至关重要。
