主动监测与被动监测

定义

主动监测和被动监测是无损检测（NDT）和结构健康监测（SHM）中评估材料和结构状态的两种基本方法。

• 主动监测：通过向系统输入外部信号或能量，并分析其响应来进行检测。
• 被动监测：通过检测结构自身在运行或受载时自然产生的信号来进行检测。

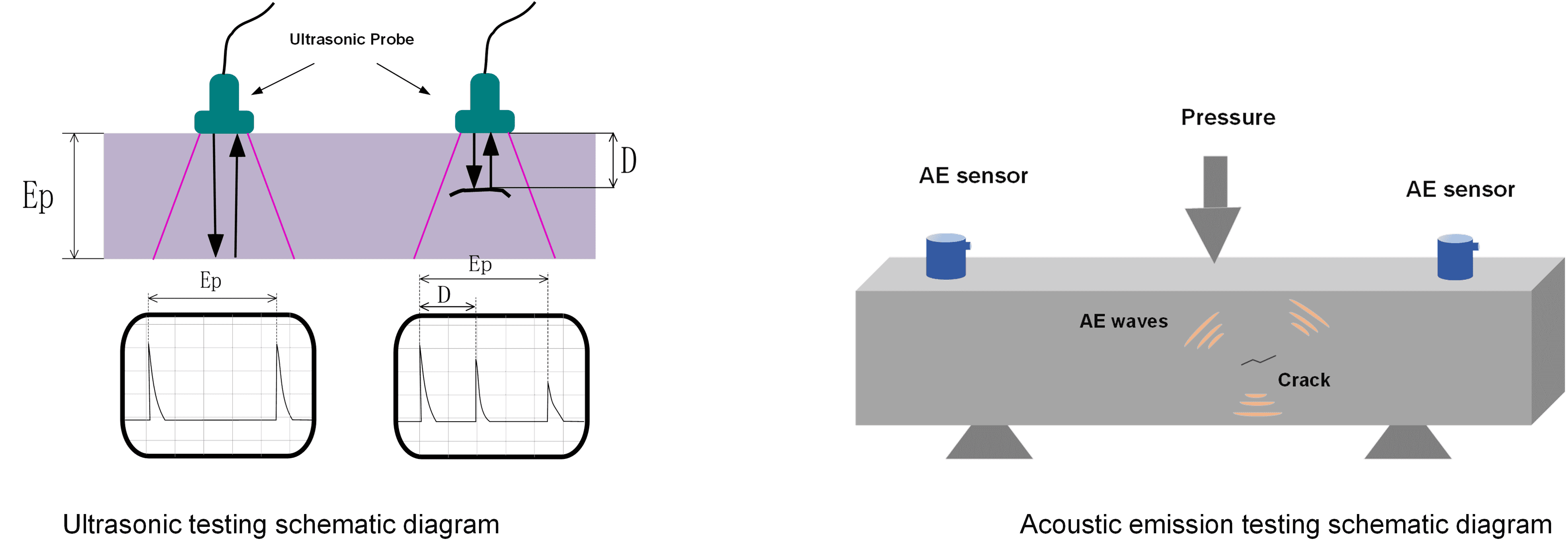

例如，声发射监测是一种被动技术，而超声检测通常是主动技术。

关键差异一览

主动监测的工作原理

主动监测系统通过向结构注入能量，并观察能量的传播或反射来工作。

典型流程：

• 1）产生信号（例如超声波）
• 2）信号在材料中传播
• 3）检测反射或变化
• 4）分析响应以识别缺陷

可检测内容：

• 1）已存在的缺陷（裂纹、气孔、夹杂物）
• 2）材料厚度或几何形状变化
• 3）结构不连续性

关键特征：

• 1）可控且可重复
• 2）缺陷尺寸分辨率高
• 3）通常需要访问检测区域

被动监测的工作原理

被动监测依赖于检测结构自然产生的信号。

典型流程：

• 1）结构活动发生（如裂纹扩展）
• 2）能量以弹性波形式释放
• 3）传感器检测这些波
• 4）分析信号以识别活跃过程

可检测内容：

• 1）损伤起始
• 2）裂纹扩展
• 3）变形过程
• 4）泄漏或摩擦

关键特征：

• 1）不需要外部激励
• 2）捕捉实时结构行为
• 3）仅对活跃损伤敏感

声发射作为被动技术

声发射（AE）是被动监测的代表性技术。

与主动方法不同，AE：

• 1）检测损伤发生的时间，而不仅仅是位置
• 2）在真实载荷或运行条件下工作
• 3）支持连续和远程监测

适用场景：

• 1）大型结构
• 2）关键基础设施
• 3）无法停机的系统

检测理念：状态 vs 活动

最重要的概念差异是：

1）主动监测检测结构状态

2）被动监测检测结构活动

主动监测

• 问题：结构有缺陷吗？
• 提供结构快照

被动监测

• 问题：结构是否在变化或退化？
• 提供时间相关信息

两者视角互补，但用途不同。

优势与局限

主动监测

优势：

• 1）缺陷特征准确
• 2）可重复测量
• 3）标准化成熟

局限：

• 1）需要访问结构，可能需停机
• 2）仅限于检查间隔
• 3）可能漏检早期损伤

被动监测

优势：

• 1）实时检测活跃损伤
• 2）适合连续监测
• 3）少量传感器即可覆盖大范围

局限：

• 1）对噪声敏感
• 2）需要信号解读专业知识
• 3）无法检测非活跃缺陷

何时使用主动 vs 被动监测

适合主动监测的情况：

• 1）需要精确缺陷尺寸
• 2）可安排定期检查
• 3）可访问结构

适合被动监测的情况：

• 1）适合被动监测的情况：
• 2）需要连续监测
• 3）结构在运行负荷下
• 4）需要覆盖大范围

混合监测策略

在工程应用中，最有效的方法通常是结合主动与被动监测。

典型策略：

• 1）使用被动监测（AE）进行早期发现和报警
• 2）使用主动方法（如超声检测）进行详细检查和验证

效果：

• 1）及时发现
• 2）精确表征

实际案例：

压力容器监测

• 1）被动（AE）：检测加压时裂纹的主动扩展
• 2）主动（超声检测）：在定期检查中测量裂纹尺寸
• 3）综合应用提供全面的结构完整性理解

常见问题

• 1.被动监测精度是否低于主动监测？


  1.不一定。被动监测对活跃损伤高度敏感，但可能无法像主动方法那样提供精确尺寸信息。

• 2.主动监测能检测早期损伤吗？


  可以检测微小缺陷，但必须在适当时间进行检查。被动监测可以在损伤发生时捕捉信号。

• 3.声发射总是被动吗？


  是的，声发射依赖自然产生的信号，不引入外部激励。

相关主题

• 1）什么是声发射
• 2）声发射物理机制
• 3）声发射信号源类型
• 声发射与其他无损检测方法对比

总结

主动与被动监测是评估结构完整性的两种互补方法。

• 主动方法：依赖外部信号检测已有缺陷
• 被动方法（如声发射）：检测与活跃损伤相关的自然信号

理解两者的差异可帮助工程师选择适合的监测策略，或在许多情况下结合使用以获得更有效的结构评估。
