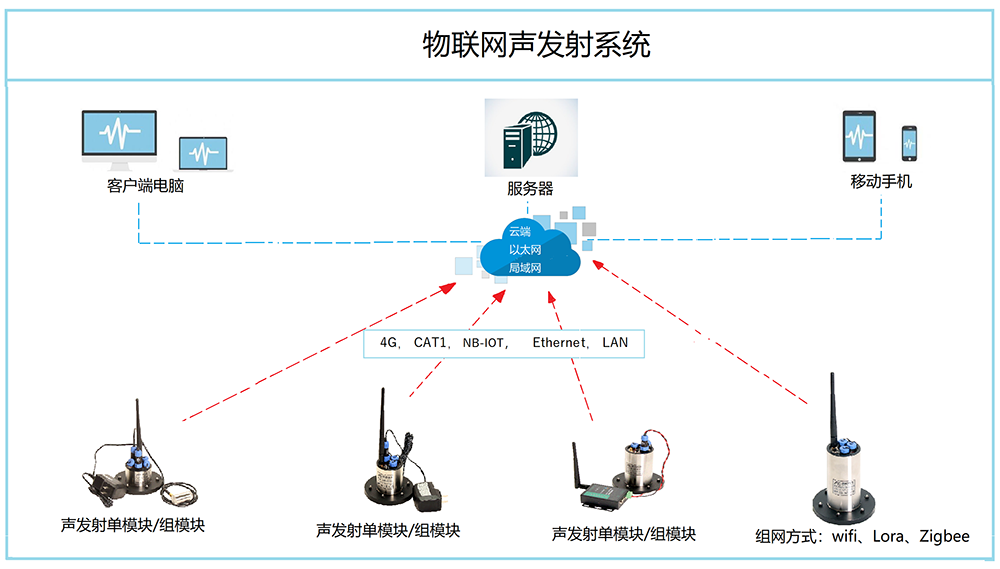

物联网声发射系统示意图
（1）IOT-AE（物联网声发射）是嵌入式linux系统，经典声发射仪器是windows系统。前者具有长期稳定自动运行和低成本小体积的特点，后者通常需要人操作不能保证长期稳定自动运行并且体积大成本高。
（2）IOT-AE系统可以在线、远程、无人值守实现声发射监测检测。声发射仪器是做不到这几点的，需要技术人员现场操作仪器，检测后给出结果。
（3）IOT-AE系统是监测检测对象的一部分长期监测检测，声发射仪不与对象捆绑是短时间巡检。
（4）IOT-AE的结构：集传感、采集、分析、通讯与为一体的智能声发射传感器（采集器）+通讯组网方式+服务器平台+电脑手机客户等终端成为当前物联网声发射（IOT-AE）的主要结构形式。

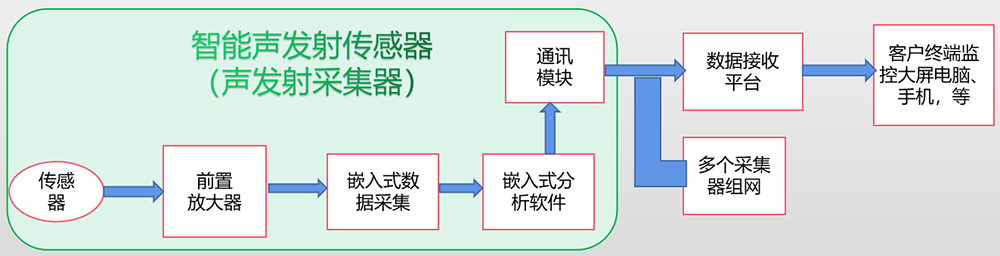

声发射采集器结构示意图
（1）声发射检测仪

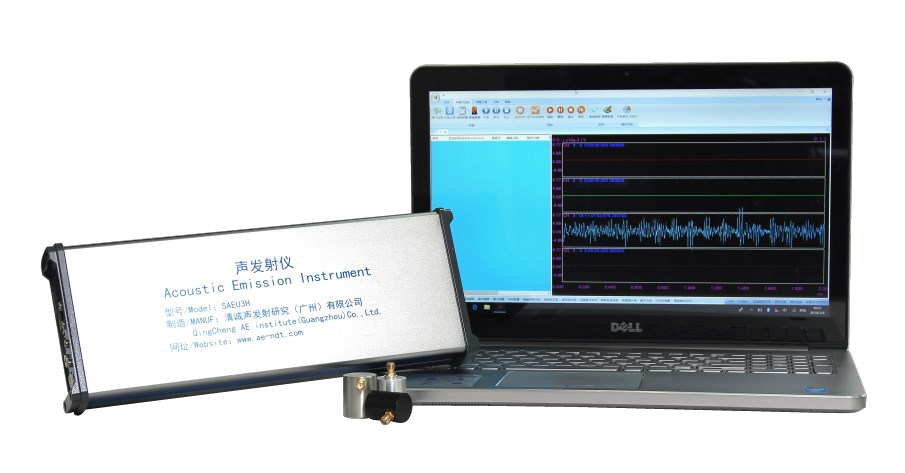

SAEU3H集成声波（声发射）系统：集成度高，便于携带，可根据需求配置机箱型号，机箱数量，采集卡数量组成多种通道型号系统，多机箱级联组成大通道数声发射系统，每个机箱都可单独作为主机使用，可扩展至128通道以上；有3种机箱可选，1-4通道单卡小机箱，1-20通道最多容纳5卡中机箱，1-48通道最多可容纳12卡的大机箱。

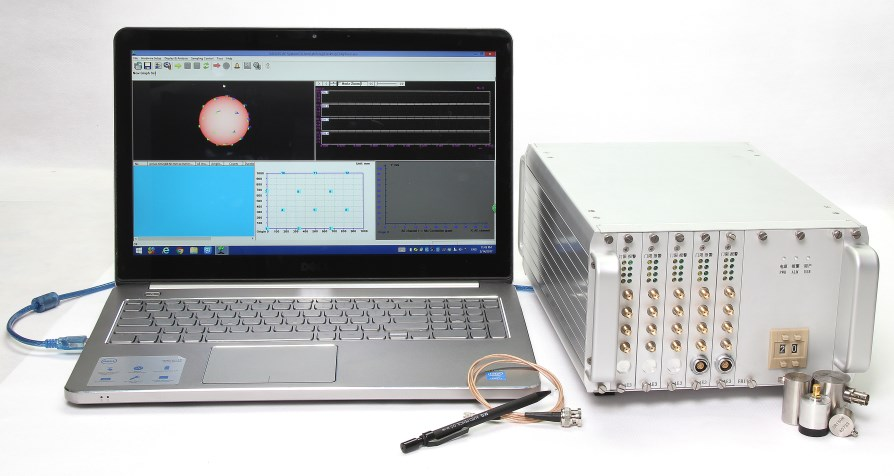

SAEU3H 4通道：4通道小巧、轻便，专为高校、研究院所、通道需求少设计；
SAEU3H 20通道：10M/16位的采样频率、精度，1KHz-2.5MHz的响应频率，动态范围85dB;

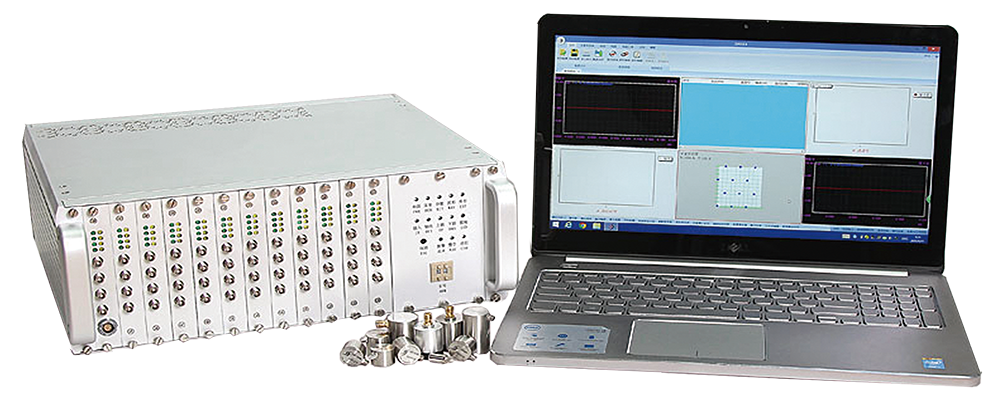

SAEU3H 48通道：48通道SAEU3H声波（声发射）检测仪铝合金机箱，全屏避设计，抗电磁干扰能力强。最多可插入12张一卡4通道声发射数据采集卡，组成最大48通道声发射检测仪。

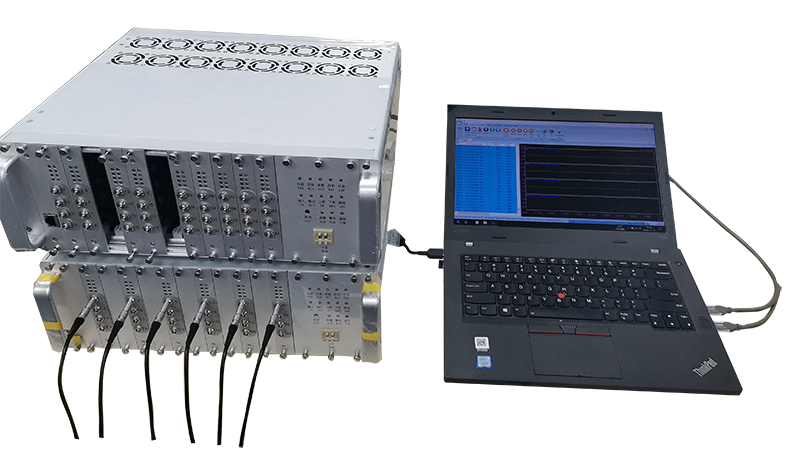

SAEU3H 级联：多机箱级联组成大通道数声发射系统，每个机箱都可单独作为主机使用，可扩展至128通道以上。

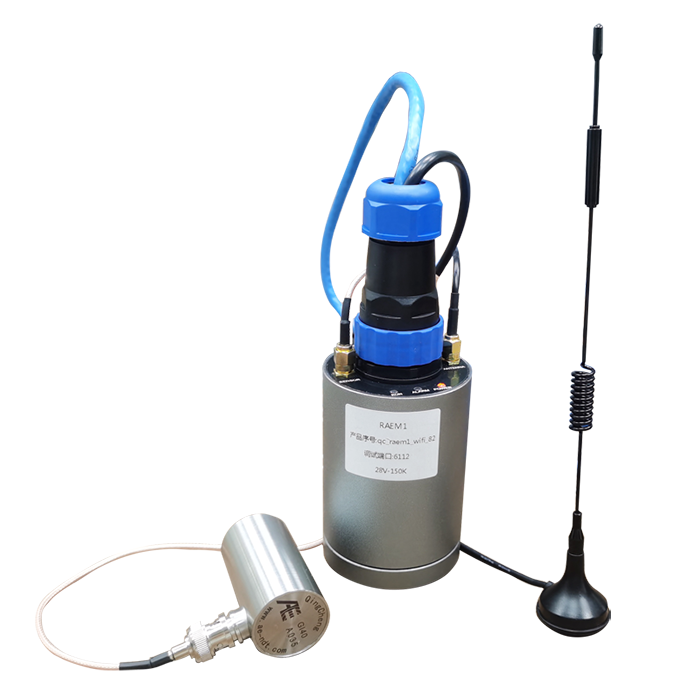

RAEM1声波（声发射）监测系统：信号触发、时间触发多种触发方式可选；灵活的通道组合，可作为单通道使用，也可作多通道组合使用，可拓展至36通道以上，可多个采集器现场组网成多通道监测系统，对大型或超大设备设施实时监测；适用于桥梁结构健康监测、储罐底板监测检测、风电设备监测检测、结构件损伤监测检测。

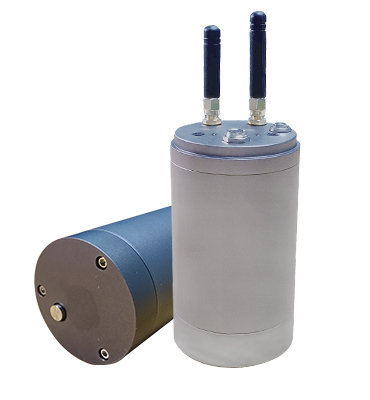

RAEM2声波（声发射）监测系统：时间触发采集，集传感器、电池、采集板、通讯模组为一体，底部自带磁性，可吸附于被测物体表面，手机蓝牙巡检，另外可支持 4G、LoRa 通讯方式上云，云平台进行数据监测，数据双向通讯上传和设置，多种输出端口，多种网络输出形式，可以根据应用需要选择。适用于阀门内泄漏/管道外泄漏监测，转动设备监测等。

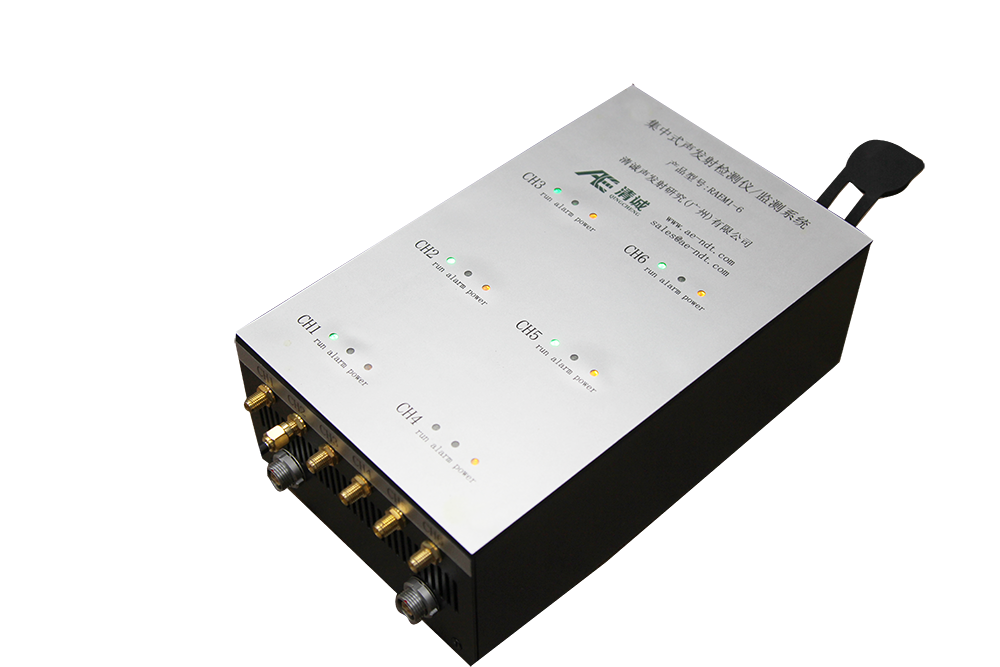

RAEM1-6声波（声发射）监测系统：集自动控制信号采集、处理分析、数据储存、时钟同步和无线通讯为一体的多通道智能物联网声发射监测系统。它具有24 小时连续工作的高可靠性，适用于风电设备结构件损伤等监测。

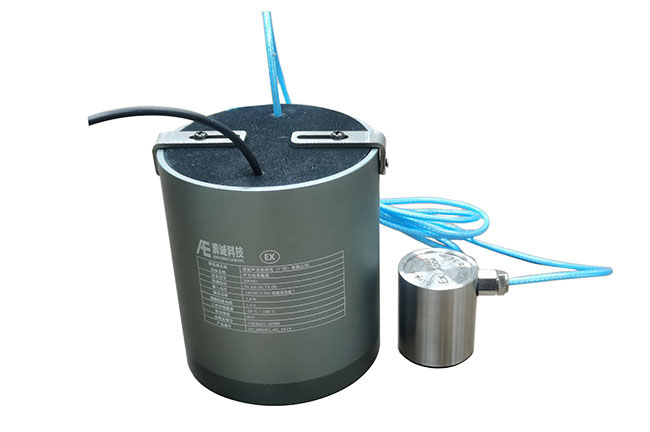

ISRAE1本安防爆远程声波（声发射）监测系统：严格按照《国家GB3836系列标准》而设计的，不会产生电火花点燃易燃易爆气体，可整体放置在1区、2区使用。适用于防爆要求的封闭环境中的设备检测等。
