声发射检测仪和声发射采集系统有什么区别？一文看懂设备选型

一、什么是声发射检测仪？

声发射检测仪是一种利用声发射技术获取、处理和分析材料内部动态变化信息的无损检测设备。当金属、复合材料或其他结构在受力过程中发生裂纹萌生与扩展、局部塑性变形、摩擦或泄漏等现象时，可能产生瞬态弹性波。通过声发射传感器接收这些信号，并利用检测仪进行采集和分析，可以辅助判断结构的活动性损伤及其变化情况。

一套声发射检测仪通常由以下部分组成：

• 1、声发射传感器： 接收被测结构产生的弹性波信号。

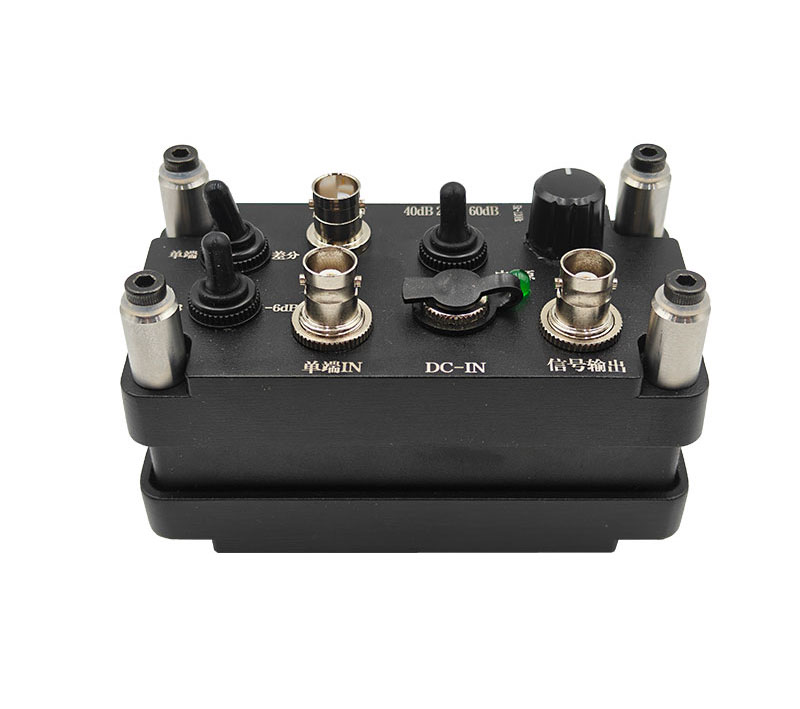

• 2、前置放大与信号调理模块： 对传感器信号进行放大、滤波或其他必要处理。

• 3、数据采集模块：将模拟信号转换为数字数据，并根据系统设计记录特征参数或完整波形。

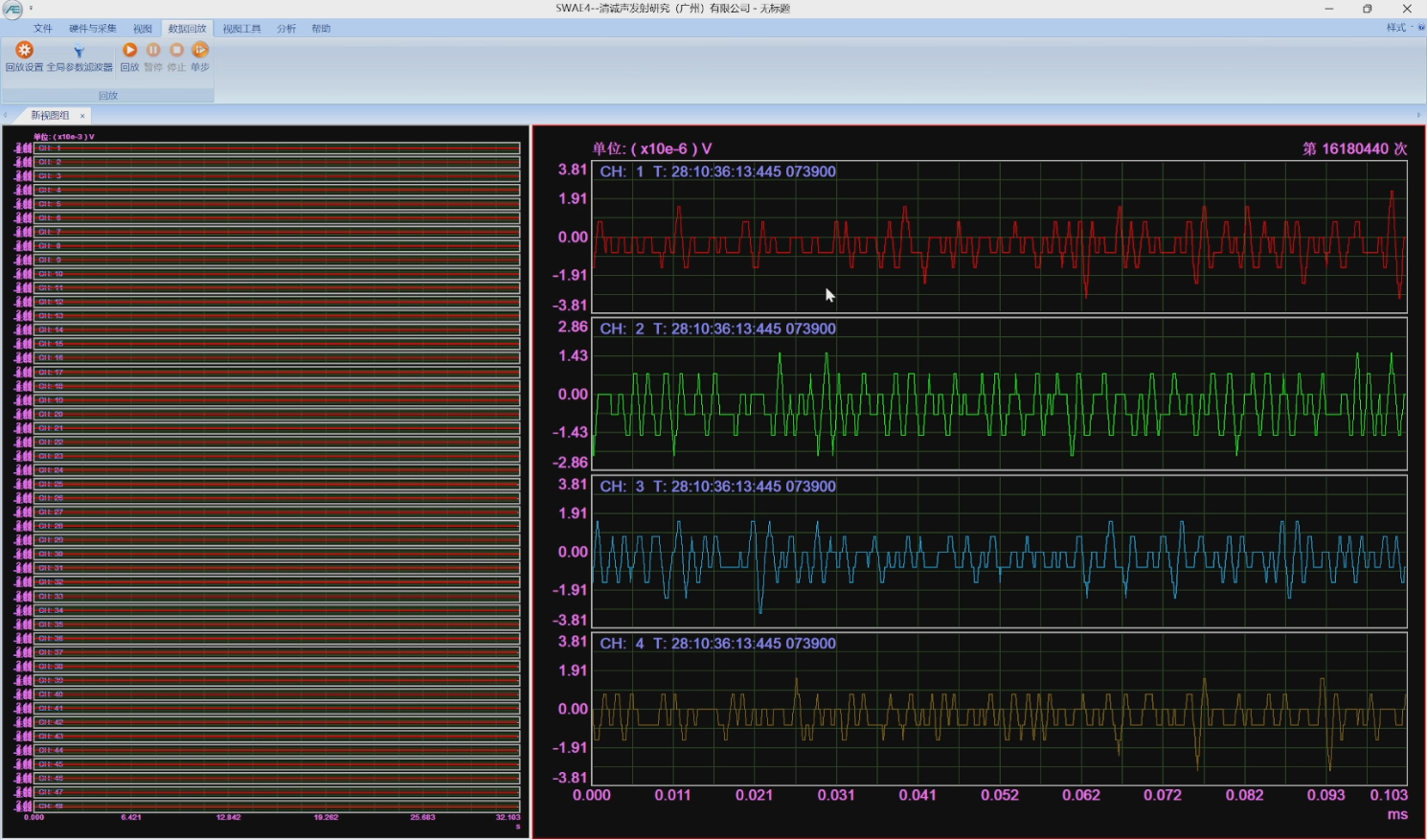

• 4、分析软件：对信号幅值、到达时间、能量、波形特征及事件位置等进行分析。

• 5、控制与通信模块：实现设备配置、数据传输和检测过程管理。

不同型号的声发射检测仪在通道数量、采样率、动态范围、同步能力和软件功能等方面存在差异。有些设备适用于现场检测，有些则面向实验室科研和复杂结构试验。

二、什么是声发射采集系统？

声发射采集系统更强调对声发射信号进行多通道、高速、同步的数据采集与记录，是声发射检测和分析的核心组成部分。

典型的声发射采集系统包括传感器接口、信号调理电路、模数转换模块、数据缓存、传输接口及采集控制软件等。根据应用需求，系统还可以配置波形分析软件、定位模块、工控机或远程数据传输设备。

声发射采集系统主要承担以下任务：

• ·信号采集：将传感器接收到的模拟信号转换为数字数据。
• ·多通道同步：按照系统设计，对多个测点的信号进行同步采集，为事件分析和源定位提供数据基础。
• ·波形记录：根据系统配置记录特征参数、触发波形或连续全波形数据。
• ·高速数据传输：将采集数据传输至计算机或其他处理设备。
• ·数据完整性保障： 通过缓存、带宽管理、传输校验和存储策略等措施，降低高速采集过程中的数据丢失风险。

需要注意的是，声发射采集系统不一定只是一块采集卡，也可以是包含多个采集模块、控制软件和数据传输组件的完整设备系统。

三、声发射检测仪和声发射采集系统有什么区别？

两者并不是完全独立、互不相关的两类设备。声发射检测仪通常包含数据采集功能，而声发射采集系统既可以作为独立的数据采集平台，也可以集成到完整的声发射检测设备中。

主要区别在于产品定位和系统功能侧重点。

以上是常见的产品定位区别，并非统一的行业硬性分类。实际选型应以具体设备的技术规格、软件功能和测试能力为准。

四、不同应用场景应该选择哪种设备？

1. 实验室材料与结构损伤试验

如果需要研究材料裂纹萌生、裂纹扩展、疲劳损伤或结构破坏过程，应重点关注设备的采样率、动态范围、通道同步能力、波形记录能力及数据分析功能。

对于需要深入研究瞬态信号特征的试验，完整波形记录通常比仅保存少量事件参数更有利于开展后续分析。若试验涉及大量测点，还需要关注多通道同时采集时的带宽和数据存储能力。

2. 压力容器、储罐及大型结构检测

对于压力容器、储罐、桥梁等大型结构，通常需要在多个位置布置传感器，通过多通道采集获得不同测点的信号，并结合事件参数、到达时间差和其他检测信息开展分析。

这类项目除了关注检测仪的基本功能，还应考察多通道同步、传感器布置、现场抗干扰能力以及源定位功能是否满足具体检测要求。

3. 风电叶片及复合材料监测

风电叶片等复合材料结构可能存在分层、裂纹扩展及局部损伤等问题。声发射技术可以用于捕捉结构受载过程中产生的瞬态活动信号。

在此类应用中，应结合叶片尺寸、测点数量、运行环境和背景噪声，合理选择采集通道、传感器及信号处理方式。对于长期监测项目，还需要考虑设备稳定性、数据传输、异常事件管理和后续分析能力。

4. 长期在线监测与自动化系统集成

如果项目需要持续获取结构状态数据，并将结果接入上位机、远程平台或其他监测系统，就应重点考察采集系统的连续运行能力、通信接口、时间同步机制、数据缓存和异常恢复能力。

在线监测系统通常不只是采集硬件，还可能包括传感器、现场控制设备、分析软件、通信网络和数据管理平台。因此，不能仅凭采集卡的单项性能判断整个系统是否适用。

五、声发射采集系统选型需要关注哪些指标？

无论选择声发射检测仪还是声发射采集系统，以下指标都值得重点核对。

• 第一，采样率与有效带宽。采样率决定数字化信号的时间分辨能力之一，但并不等于模拟前端的有效带宽。应根据传感器频率范围、信号特征及分析目标综合选择。
• 第二，采集通道数与同步精度。通道数量应满足实际测点需求。涉及源定位或多测点事件关联时，还需要核实通道间的同步方式与时间精度。
• 第三，数据记录方式。 应明确设备记录的是特征参数、触发波形还是连续全波形。不同记录方式对存储空间、传输带宽和后续分析能力的要求差别较大。
• 第四，多通道持续采集能力。 不应只看单通道最高采样率，还应确认设备在目标通道数、采样率、位数及持续运行条件下的实际表现。必要时要求供应商提供相应的测试报告。
• 第五，软件分析与扩展能力。根据项目需求，确认设备是否支持波形分析、事件关联、源定位、数据导出及第三方软件集成等功能。
• 第六，现场环境与运行稳定性。对于工业现场应用，还应评估供电、温度、振动、电磁干扰、通信距离及长期运行维护要求。

六、清诚声发射设备如何选择？

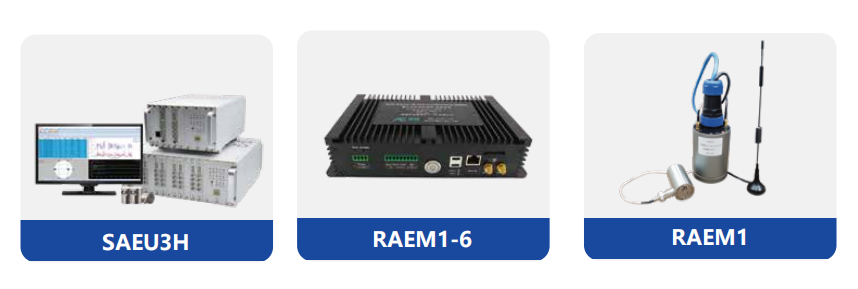

清诚声发射（清诚声发射研究（广州）有限公司，QCAE）专注于声发射检测与监测设备的自主研发，产品覆盖声发射检测仪、数据采集系统及相关应用方案。

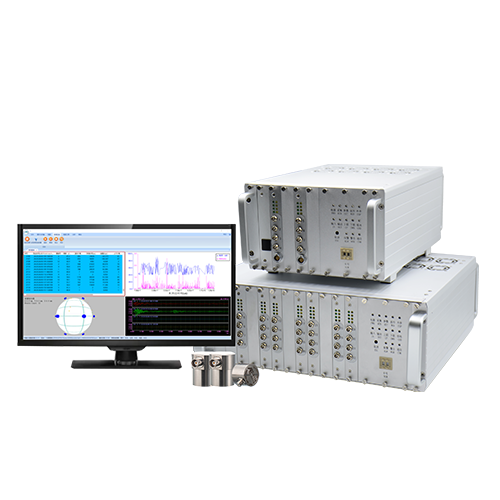

如果项目主要用于现场检测、实验室材料研究或结构损伤试验，可以重点了解 SAEU3H 声发射检测仪，结合所需通道数、采样率和分析功能评估其适用性。

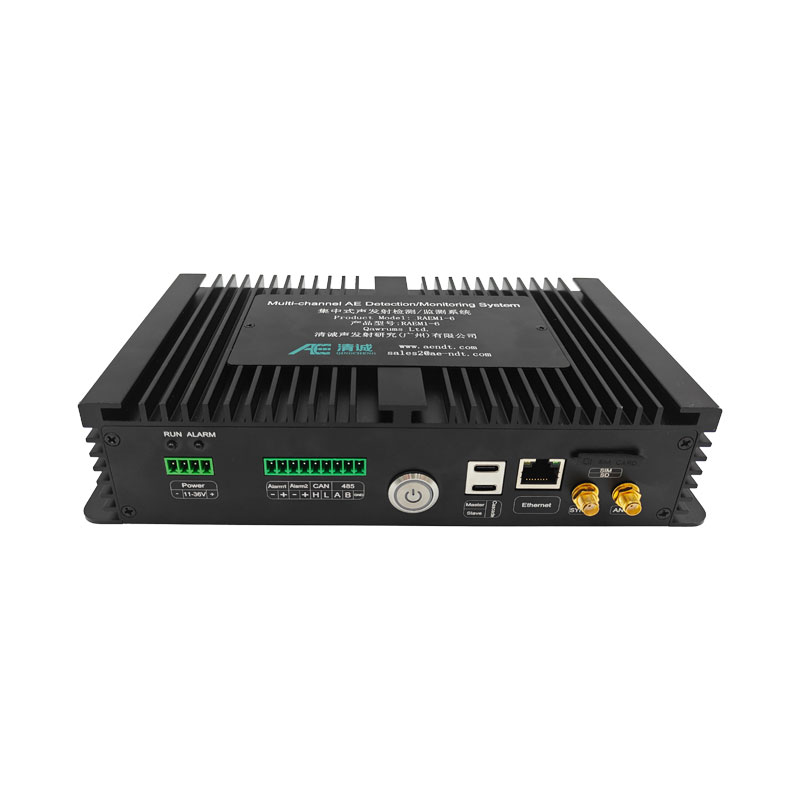

如果项目更关注声发射在线采集与长期监测，可进一步了解 RAEM1-6 声发射在线检测与监测系统，结合测点数量、通信方式、数据记录需求及现场环境进行选型。

两类产品的定位不同，不能仅以设备名称或单一性能指标判断优劣。具体配置应根据检测对象、测点数量、采集方式和项目目标确定。

七、常见问题 FAQ

1. 声发射检测仪是否一定包含采集系统？

不一定采用相同的硬件架构，但完整的声发射检测仪通常具备信号采集功能。具体需要确认其是否包含必要的采集硬件、控制软件和数据分析功能。

2. 声发射采集系统能否独立使用？

部分采集系统可以配合传感器、计算机和相应软件独立构成测试平台；另一些则需要与指定的控制模块或分析软件配套使用，应以产品说明为准。

3. 采样率越高，设备就越好吗？

不一定。采样率需要与信号频率范围、通道数量、有效带宽、数据记录方式及分析目标相匹配。对于多通道应用，持续采集时的数据完整性同样重要。

4. 全波形采集与常规声发射检测有什么区别？

全波形采集强调保存更完整的时域信号，便于开展后续波形分析；常规声发射检测也可能主要记录事件参数或触发波形。全波形采集对传输带宽、缓存和存储空间提出了更高要求，但具体能力仍取决于系统配置。

5. 如何判断一套声发射设备是否适合项目？

建议先明确检测对象、测点数量、目标信号、采集时长、定位要求和现场条件，再逐项核对设备技术参数，并要求供应商针对目标配置提供可验证的性能依据。

结语

声发射检测仪与声发射采集系统的主要区别，在于产品整体定位和功能侧重点，而不是简单的设备等级高低。对于设备选型，应从检测需求出发，综合考虑采集性能、数据完整性、分析功能、系统扩展能力及实际应用环境，才能选择适合项目的声发射检测方案。
