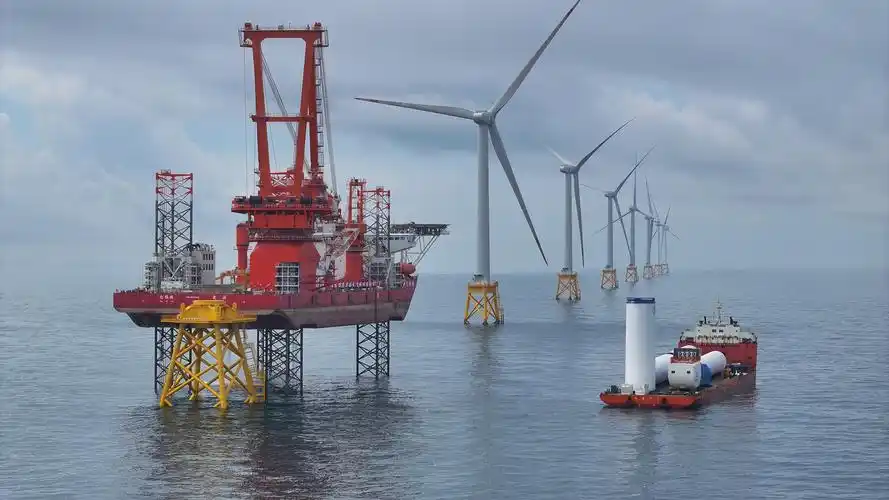

风电叶片是风电机组中最关键、造价最高的部件之一，占整机成本的20%~30%。随着风电机组大型化趋势加速，主流叶片长度已超过80米，海上风电叶片甚至突破120米。叶片长期暴露在高载荷、强紫外线、雨蚀、沙尘、盐雾腐蚀和雷击等极端环境中，内部结构会逐步产生基体开裂、层间分层、纤维断裂、粘接脱粘、前缘腐蚀等损伤。
这些损伤的早期阶段肉眼不可见，传统人工巡检或无人机目视检查往往只能发现已经扩展至表面的宏观裂纹，无法捕捉"正在发生"的内部损伤活动。一旦裂纹失稳扩展导致叶片断裂，不仅造成数百万元的直接经济损失，还可能引发倒塔、碎片飞射等安全事故。
美国Vineyard Wind-1海上风电项目的教训：完成47台机组安装后，有22台风机叶片发生断裂，损失高达数亿美元。这充分说明，仅靠事后维修或定期巡检已无法满足大型化、海上化风电的安全运维需求。
声发射（Acoustic Emission，AE）技术的核心优势在于：它不是被动等待裂纹扩大后再发现，而是实时监听材料内部损伤活动释放的弹性波信号——每一条裂纹的萌生、扩展、每一次纤维的断裂，都会产生可被传感器捕捉的瞬态信号。这意味着，声发射系统能够在损伤发生的最初几毫秒内就发出预警，真正实现"缺陷还在萌芽阶段就被发现"。
风电叶片通常由玻璃纤维/碳纤维增强复合材料（GFRP/CFRP）制成，属于多层合板结构。不同损伤模式产生的声发射信号具有不同的特征参数，这也是声发射技术能够区分损伤类型的物理基础。
| 损伤模式 | 产生机理 | 声发射信号特征 |
| 基体开裂 | 树脂基体在交变载荷下产生微裂纹 | 低幅度（40~60dB），中等持续时间，频率集中在100~250kHz |
| 层间分层 | 相邻铺层之间粘接失效 | 中幅度（60~80dB），较长持续时间，频率150~350kHz |
| 纤维/基体脱粘 | 纤维与基体界面结合失效 | 中低幅度，短时高频分量较多 |
| 纤维断裂 | 承载纤维发生断裂 | 高幅度（>80dB），短持续时间，频率可达300~500kHz |
| 前缘腐蚀 | 雨蚀、沙尘磨损导致前缘保护层脱落 | 连续型信号，幅度较低但持续时间长 |
| 雷击损伤 | 雷击导致内部层合板烧蚀和分层 | 突发高幅度信号，频谱宽 |
通过声发射信号的幅度、能量、持续时间、振铃计数、峰值频率等多参数组合分析，可以有效区分上述不同损伤类型，判断损伤的严重程度和发展趋势。
一套完整的风电叶片声发射在线监测系统由以下核心模块组成：
3.1 系统组成
声发射传感器 → 前置放大器 → 数据采集器 → 通讯网络 → 分析软件/云平台

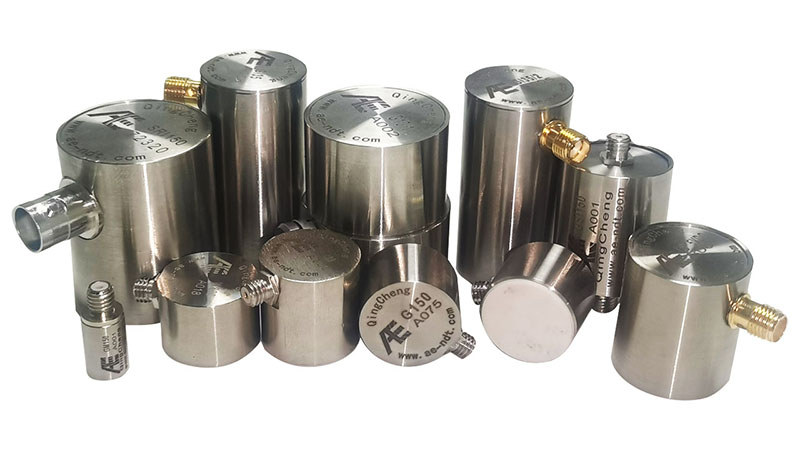

（1）声发射传感器
传感器是整个系统的"耳朵"，直接决定信号采集质量。针对风电叶片监测场景，传感器选型需考虑：
清诚声发射可提供 GI150/1（150kHz谐振，灵敏度>75dB）、WI800/1（宽频50kHz~800kHz）等多款传感器，均经过严格出厂校准，附带实测灵敏度曲线。

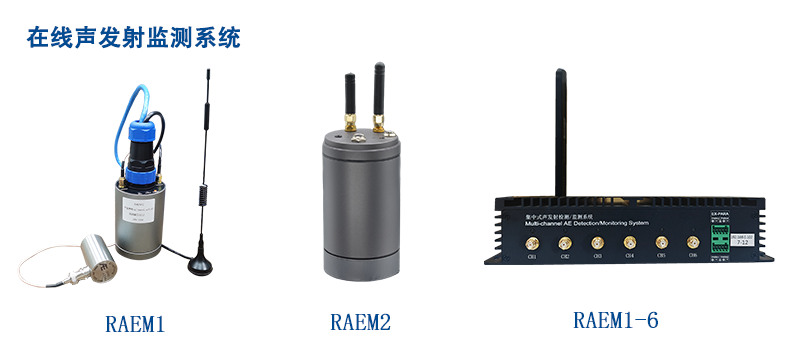

（2）数据采集器

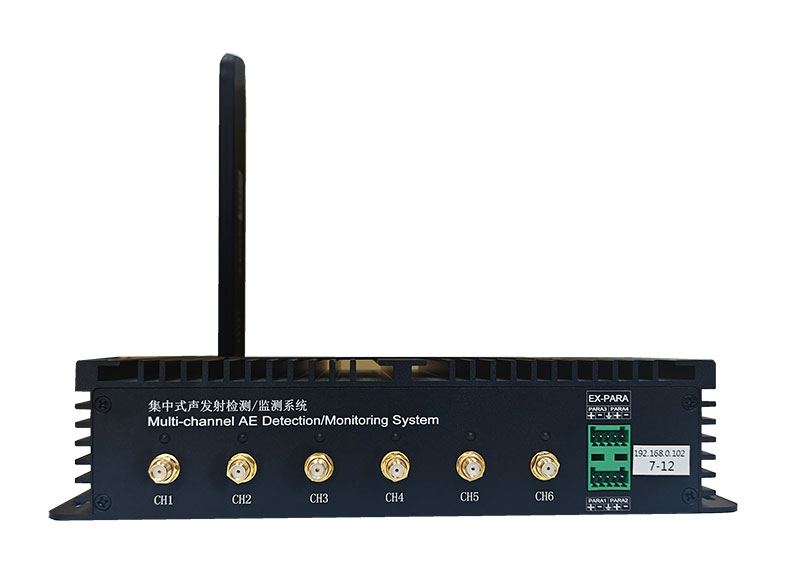

数据采集器负责将传感器输出的微弱模拟信号进行放大、滤波、高速采样和数字化处理，并提取声发射特征参数。推荐采用清诚RAEM1-6声波（声发射）监测系统：

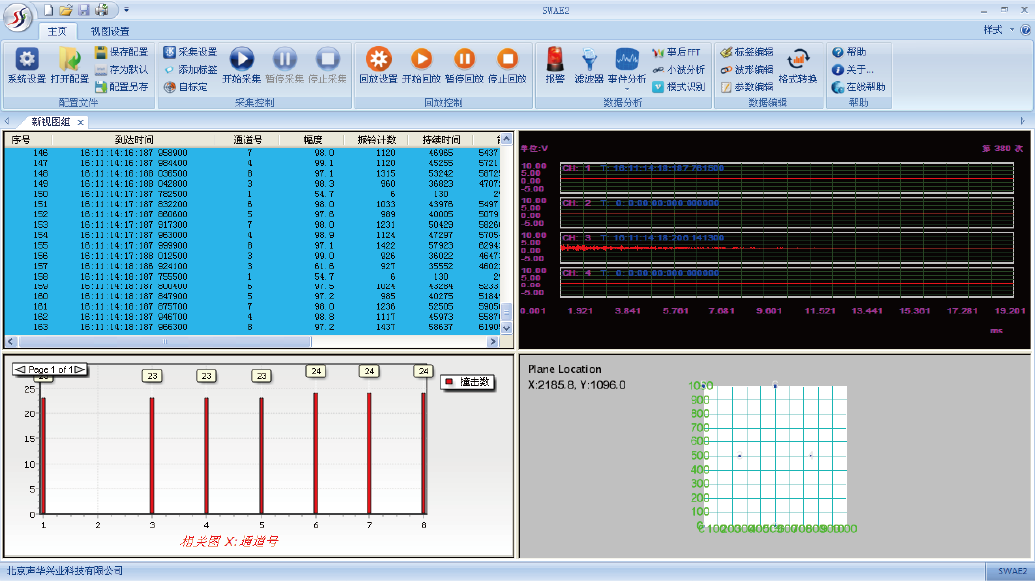

（3）分析软件
SWAE声发射系统软件提供实时采集与事后分析功能，核心能力包括：

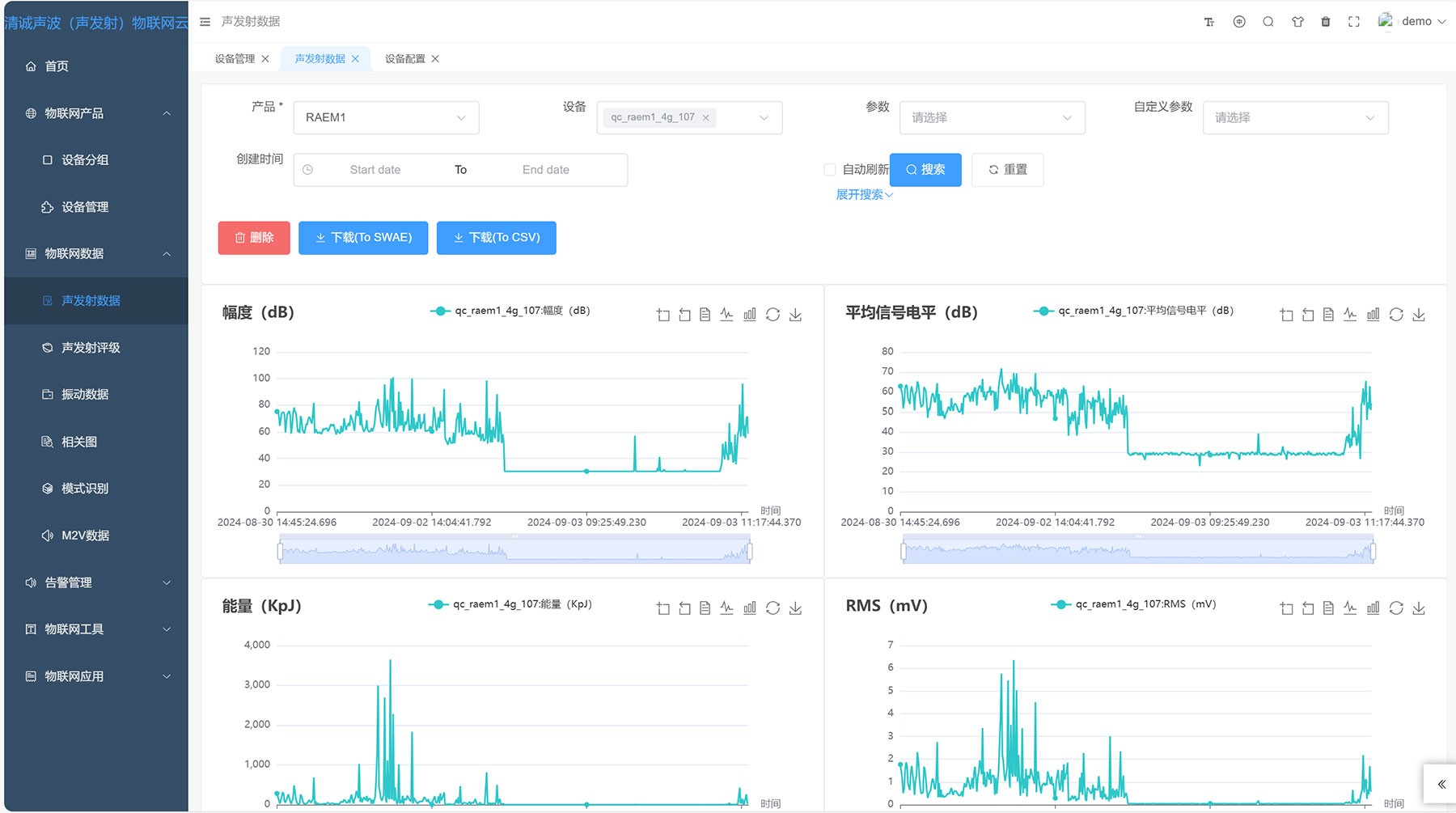

（4）远程云平台
3.2 传感器布点方案
风机叶片声发射传感器的布点位置直接影响监测效果。根据叶片的结构特点和常见损伤区域，推荐以下布点策略：
| 监测区域 | 传感器数量（单叶片） | 布点位置 | 监测目标 |
| 叶根段 | 2~3只 | 叶根法兰附近、主梁根部 | 叶根螺栓疲劳、根部裂纹 |
| 叶片中部（最大弦长处） | 2~3只 | 前缘和后缘承力区域 | 前缘和后缘承力区域 |
| 叶尖段 | 1~2只 | 叶尖后缘区域 | 叶尖撕裂、前缘腐蚀 |
| 粘接缝区域 | 1~2只 | 前后缘粘接缝附近 | 粘接脱粘 |
典型配置：单叶片4~6只声发射传感器 + 2只双轴振动传感器（用于声振融合分析）。
| 对比维度 | 声发射监测（AE） | 振动监测 | 无人机目视检查 | 光纤光栅监测 |
| 检测方式 | 被动接收损伤信号 | 被动/主动振动 | 人工/自动巡检 | 应变测量 |
| 能否发现早期损伤 | ✅ 能（微裂纹萌生阶段） | ❌ 通常晚期才有信号 | ❌ 仅表面可见裂纹 | ⚠️ 仅限预装位置 |
| 是否需要停机 | ❌ 无需停机 | ❌ 无需停机 | ✅ 需要停机 | ❌ 无需停机 |
| 能否定位损伤位置 | ✅ 多通道定位 | ❌ 只能粗略定位 | ✅ 可定位 | ⚠️ 仅限传感器位置 |
| 能否区分损伤类型 | ✅ 通过参数分析 | ❌ 难以区分 | ❌ 仅目视判断 | ❌ 无法区分 |
| 覆盖范围 | 大面积覆盖 | 整体结构 | 依赖巡检路线 | 仅限布点位置 |
| 长期在线运行 | ✅ 支持 | ✅ 支持 | ❌ 定期巡检 | ✅ 支持 |
| 对复合材料损伤灵敏度 | ★★★★★ 高 | ★★ 低 | ★★ 低 | ★★★ 中 |
结论：声发射技术是目前最适合风电叶片内部损伤早期预警的监测手段，尤其适用于捕捉基体开裂、分层、纤维断裂等复合材料特有损伤模式。
风机运行时的振动、气流噪声、齿轮箱噪声等会对声发射信号造成干扰。
清诚解决方案：
复合材料叶片具有各向异性，声波在不同方向的传播速度和衰减特性不同，影响定位精度。
清诚解决方案：
风电场通常位于偏远地区或海上，维护成本高。
清诚解决方案：
声发射系统采样率高，数据量巨大，长期监测会产生TB级数据。
清诚解决方案：
海上风电运维成本极高（单次出海费用可达数十万元），对叶片的远程实时监测需求尤为迫切。
价值：减少无效出海巡检次数50%以上，大幅降低运维成本。
大型陆上风电场通常有数十到上百台机组，需要集中管理所有叶片的健康状态。
价值：从"定期巡检"升级为"按需维护"，提高设备可利用率。
新叶片出厂前的声发射测试可以发现制造缺陷（如内部气泡、粘接不良等）。
利用机器学习/深度学习算法对声发射信号进行自动分类，识别基体开裂、分层、纤维断裂等不同损伤模式，减少人工分析工作量。研究表明，基于AE特征的机器学习模型对损伤类型的识别准确率可达86%~96%。
将声发射技术与振动监测结合，声发射负责捕捉内部早期损伤信号，振动监测补充整体结构状态信息，两者互补提升缺陷识别的全面性和准确率。
在风机本地部署边缘计算设备完成实时信号处理和初步诊断，仅将异常数据和诊断结果上传云端，大幅降低通讯带宽需求，同时保留云端集中管理和模型迭代能力。
据行业报告，2025年中国微型声发射传感器市场规模已达18.9亿元，2026年预计增长至21.6亿元。金风科技、明阳智能、运达股份等头部整机厂商已计划在新下线机组中标配声发射监测模块，国产化替代进入加速期。
| 优势维度 | 清诚声发射 |
| 行业积淀 | 自1998年深耕声发射领域，超过25年技术积累 |
| 国标背书 | 国家标准GB/T 18182-2025《金属压力容器声发射检测及结果评价方法》起草单位 |
| 国际认可 | 2025年参展日本IIIAE 2025大会，2026年参展美国AEWG-66大会 |
| 完整产品线 | 从传感器→前放→采集器→分析软件→云平台，全链路自主可控 |
| 风电经验 | 已为多个风电项目提供声发射监测方案，积累了丰富的工程经验 |
| 定制化能力 | 可根据不同叶片型号、不同监测需求定制传感器选型和布点方案 |
| 远程运维 | 云平台支持远程配置、数据查看和固件升级，降低运维成本 |
Q1：声发射监测能在叶片正常运行时进行吗？
可以。声发射是被动检测技术，传感器监听材料内部自然释放的弹性波信号，不需要对叶片施加额外的载荷或中断运行。风机在正常发电状态下即可完成实时监测。
Q2：一套系统能监测几支叶片？
取决于通道数和传感器配置。以清诚RAEM1-6为例，单台设备最多6通道，通过级联可扩展至128通道。典型的风电叶片监测方案中，单支叶片需要4~6只传感器，因此单台RAEM1-6可覆盖1~2支叶片，级联后可覆盖整台风机3支叶片。
Q3：声发射传感器安装在叶片什么位置？
通常安装在叶片内表面（需进入叶片内部安装）或叶片根部 accessible 区域。具体布点位置根据叶片结构设计、常见损伤区域和监测目标确定，清诚可提供定制化的布点方案。
Q4：系统数据量有多大？如何传输？
声发射系统采样率高，数据量较大。RAEM1-6支持SD卡本地存储（最大512GB），同时支持通过4G/WiFi/网口将特征参数数据上传至云平台。波形数据可选择性上传，特征参数数据量相对较小，适合远程传输。
Q5：声发射能区分不同类型的叶片损伤吗？
可以。通过分析声发射信号的幅度、能量、持续时间、频率等参数组合，可以有效区分基体开裂、层间分层、纤维断裂等不同损伤模式。清诚SWAE软件提供丰富的参数分析工具和关联分析功能。
Q6：海上风电适用声发射监测吗？
非常适用。海上风电运维成本极高，对远程实时监测需求最为迫切。RAEM1-6支持4G通讯，铝合金外壳防护等级高，可在海上恶劣环境中长期稳定运行。配合清诚云平台，可实现远程无人值守监测。
如果您正在寻找专业的风电叶片声发射在线监测解决方案，清诚声发射可提供从传感器选型、布点方案设计、系统集成到云平台部署的一站式服务。
