本次检测采用的设备是北京声华兴业科技有限公司开发的SAEU3H-12声发射检测仪,如下图所示。该检测仪具有12个声发射(AE)输入通道,在需要时,可以通过增加机箱数量或采集卡进行通道扩展,其输入阻抗为50欧姆,每个通道的频率响应:3kHz-2500kHz,最大信号振幅:100dB AE,采样频率分别为769K~10MS/s多档可调,A/D分辨率为16bit。

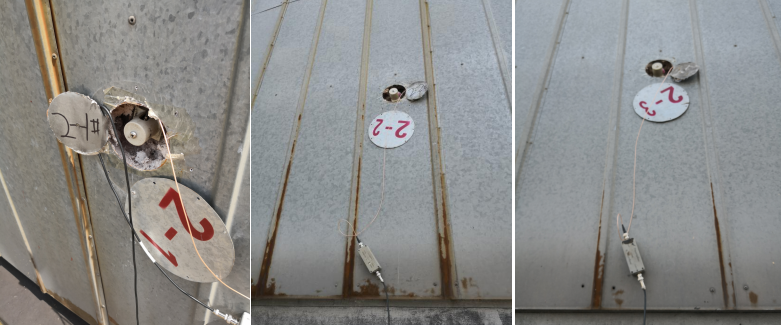

采用9个型号为SR40M传感器,频率范围15kHz~70kHz;前置放大器型号为PAI,频率范围10KHz~2.5MHz,放大增益40dB。
数据分析图

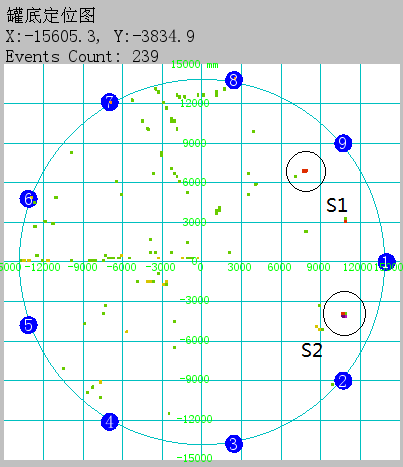

图1

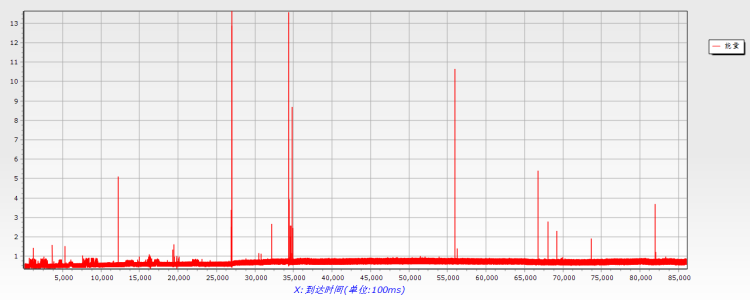

图2

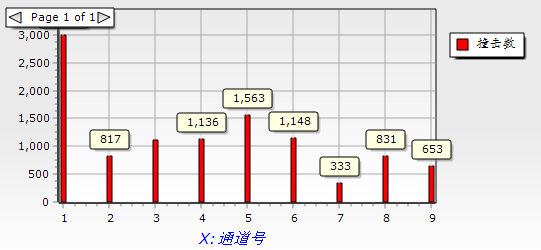

图3
