2.1 通用设置规则
通用设置也称基本参数设置，一般包括所用硬件参数、定时参数、采样规则、数据存储四部分，配合基本显示视图，就能够得到声发射数据，从而进行后续的研究分析等。对应声发射软件中为【硬件设置】、【撞击参数】、【波形采样】、【存储】四项。
步骤方法：依次点击按钮【硬件与采集】>>【采集设置】，弹出如下视图，前4项即为通用设置。
图2-1 基本参数设置
2.1.1硬件设置
此界面主要对SAEU3H声发射检测仪中采集卡进行参数设置。包含“前放增益”、“板卡量程”、“模拟滤波器”、“数字滤波器”、“前放电源”等。此参数设置的前提是声发射仪硬件被上位机正确识别。
2.1.1.1 硬件识别：在系统硬件正确连接后，电脑先进入操作系统，然后打开主机电源，在图2-1页面点击右下角【刷新硬件】，出现如下界面，代表声发射仪主机被电脑正确识别，空白界面则表示通讯异常。
说明：下图中左下角红色方框内“通道总数:20”，代表20个声发射通道被正确识别。
图2-2 声发射仪主机被电脑正确识别
2.1.1.2 名项释义与设置：点击左侧【硬件设置】出现如下界面，界面中所有含下拉菜单选项全部进行了展开
图2-3 硬件设置界面（全展开）
通道：【刷新硬件】后，所有被正确识别的通道，数字对应声发射仪机箱面板通道号；
前放增益：实际为计算增益，为保持信号的可追溯型，一般设置与实际使用的“前置放大器”增益相同，默认 40db 为常用增益，用户可根据实际情况输入增益值；
板卡量程：采集卡可接受最大单边幅值电压输入范围，默认10伏；根据应用需要选择，有“10Vp”、“5Vp”、“2Vp”、“1Vp”、“0.1Vp”五项供选。在声发射系统中，一般参考前置放大器输出电压最大值。如实际输入电压超过此设置值，信号将做削波处理；
模拟滤波器：固化在采集卡上的模拟电路，对模拟电压信号进行处理，可根据实际现场选择合适的滤波器组合，共由四个高通（高于则允许通过）滤波器：无效(0)/20KHz/100KHz/400KHz和四个低通（低于则允许通过）滤波器： 100KHz/400KHz/1.2MHz/无效(无穷大）组成，允许比基准频率低的信号通过的，叫做低通滤波器;不允许比基准频率低的信号通过，而允许比基准频率高的信号通过的，叫做高通滤波器。 “高通”一列设置的是频域下限，“低通”一列设置的是频域上限；频段的选择要和所用传感器频响和期望所得信号频段综合考虑。
图2-4 模拟滤波器类型示例
数字滤波器：对数字化之后的信号进行频率滤波，可根据实际情况选择是否启用。设置规则可参考“模拟滤波器”，“高通”一列设置的是频域下限，“低通”一列设置的是频域上限，当不启用“数字滤波器”时可设置数值：高通：0，低通2500；
前放电源：配合前置放大器的驱动电压，采集卡支持两种对外供电电压，分别为 28 V和 5 V直流供电，选择与使用前置放大器电压一致；设置为0V时， 为示波器模式，可直接连接第三方信号发生器。
2.1.2 撞击参数
此界面主要对与声发射参数提取相关设置进行介绍，包含“通道”、“参数门限”、“浮动门限”、“撞击定义时间”、“撞击闭锁时间”、“峰值定义时间”，后三项也称定时参数，设置的正确与否对基于声发射特征参数的分析方法至关重要。

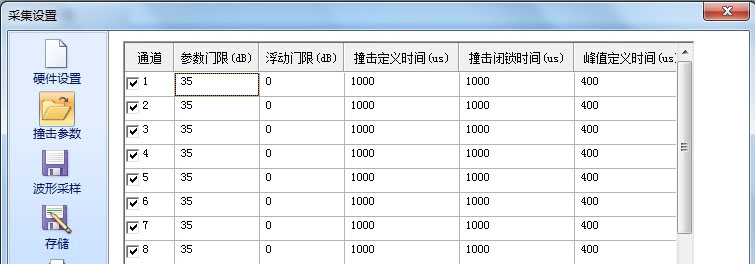

图2-5 撞击参数设置界面
名项释义与设置：
通道：通道下默认的“√”选序号对应已被正确识别的通道号，对应机箱面板接口的硬件编号，选框内的“√”代表当前通道启用提取声发射参数的功能，取消则不生成参数；勾选后将生成后缀为.pra的文件。
参数门限：判定声发射参数数据开始被记录的电压水平，当通道处于待命状态，且电压水平超过设定值将触发记录，之后受定时参数控制。根据声发射系统应用环境设置，一般比噪声水平高数dB，设置范围为 1～100（整数）。一般来说40dB是工程常用门限；
浮动门限：适用于工况噪声环境复杂条件，一般设置0～6db浮动范围，多数现场不需启用该功能，即设置为“0”；启动后，当设定的“参数门限”比当前“ASL”持续低一段时间后，实际门限会增加“浮动门限”内的数值，更新后的门限值与原设定的固定的“参数门限”作动态比较，取二者最大值作为最终门限。
撞击定义时间：单位微妙（us），英文缩写HDT，设置范围为1～+∞（正整数），可在文本框内直接输入。指为正确确定一撞击信号的终点而设置的撞击信号等待时间间隔。当设定的HDT值大于相邻两个波包过门限时间间隔T时，两个波包将被划归为一个声发射撞击信号；如果设定的HDT值小于两个波包过门限时间间隔T，则这两个波包被划分为两个声发射撞击信号。对相同信号而言，HDT设置越大，提取的声发射参数越少，设置的越小，提取的声发射参数越多。
图2-6 撞击定义时间图示
撞击闭锁时间：单位微妙（us），英文缩写HLT，设置范围为1～+∞（正整数），可在文本框内直接输入。为避免接收到反射波或迟到波而设置的关闭测量电路的时间窗口，当前一个声发射事件结束后经过一个HDT时间后还有一段时间（HLT）的信号被忽略，这段窗口称为撞击锁闭时间，设置的数值受信号衰减、结构尺寸等影响。设置值过大，会导致后续声发射信号漏采，如下图，下一声发射信号t时间段已经过门限，但HLT尚未结束，t时段信号将不被采集。
图2-6 撞击闭锁时间图示
峰值定义时间：单位微妙（us），英文缩写PDT，设置范围为1～+∞（正整数），可在文本框内直接输入。为正确确定撞击信号的上升时间而设置的新最大峰值等待时间间隔。如将其选得过短，会把高速、低幅度前驱波误作为主波处理，一般取值为撞击定义时间（HDT）的20～50%；
便捷操作：
修改单列参数：首先对“通道1”完成设置，然后点击项目名称中所属列名称，例如“参数门限dB”，出现“设置当前列”弹出框，选中点击即可；
修改所有通道参数：首先对“通道1”完成设置，然后点击项目名称中的“通道”，出现“设置所有列”弹出框，选中点击即可；
2.1.3 波形采样
此界面主要与声发射波形有关，是后期基于声发射波形分析方法的基础，如FFT分析、小波分析、波形再次生成参数等。包含“通道”、“触发方式”、“同步方式”、“波形门限”、“采样速率”、“采样长度”、“采样模式”、“前后采长度”、“连续采集”等内容。
图2-7 波形采样设置界面（全展开）
名项释义与设置：
通道：通道下默认的“√”选序号对应已被正确识别的通道号，对应机箱面板接口的硬件编号，选框内的“√”代表当前通道启用波形采集记录功能，取消则不采集记录；勾选后将生成后缀为.aed的文件。
触发方式：双击【触发方式】列下面任一“门限触发”格，出现下拉窗口，包含：“门限触发”、“参数触发”、“外参触发”、“手动触发”、“开关量触发”五种方式；每个通道可独立设置。
对于非示波器模式或者全波形下的应用，选择门限触发和通道独立；对于要采集全波形功能或者当成示波器功能使用的场合，选择通道同步触发；
门限触发：一般适用于突发型声发射信号的采集，判定声发射波形数据开始被记录的电压水平，当通道处于待命状态，且电压水平超过设定值将触发记录，结束时间受“采样长度”控制。根据声发射系统应用环境设置，一般比噪声水平高数dB，设置范围为 1～100（整数）。一般来说40dB是工程常用门限；
外参触发：外参输入为触发信号控制波形采集，外参量程是±10V,采集到有效的外参并且波形高于设置的“波形门限”，对应的通道开始采集波形。此时该通道的【同步方式】应选择“通道独立”。
开关量触发：通过外部的高低电平输入控制波形采集。默认高电平触发。
同步方式：设置当前通道与其它通道的从属关系，双击【同步方式】列下面任一“通道独立”格，出现下拉窗口，包含：“通道独立”、“主通道”、“伺服通道”三项；默认为“通道独立”，需要结合“触发方式”类型进行选择。
通道独立：默认设置，与其它通道无从属关系，只受“触发方式”和“波形门限”控制，可与任一种触发方式配合使用。
主通道：可以理解为触发通道，可以设置1个或多个，当任一主通道接收到声发射信号，其余的伺服通道才能同步采集声发射信号。
伺服通道：从属于“主通道”，当主通道被触发，与主通道一并采集数据，均设置为“伺服通道”则不会采集数据。
波形门限：判定声发射波形数据开始被记录的电压水平，当通道处于待命状态，且电压水平超过设定值将触发记录。根据声发射系统应用环境设置，一般比噪声水平高数dB，设置范围为 1～100（整数）。一般来说40dB是工程常用门限；勾选 “连续采集”，可以将采集的“波形门限”设置为1。
采样速率：单位KHz，范围156～10000之间整数，数值代表当前通道在采集声发射信号过程中每秒可采集的最大点数，。设置值越大采集信号的精度越高，同时数据量也越大，一般建议设置为所关注频域上限的10倍左右。如设置为1000（单位KHz），代表每秒钟最多可采集1000K个点。
采样长度：单位为点数，是指单帧波形所能记录存储的长度。如设置4000即表示每一帧波形只存储前4000个点。该设置只对生成波形有效，不影响参数生成。
采样模式：双击【采样模式】列下面任一“正常采样”格，出现下拉窗口，包含：“正常采样”、“预采样”、“后采样”三项，默认为“正常采样。
正常采样：即过门限采集，数据始于声发射信号过门限时刻，止于采样长度。
预采样：在声发射信号越过门限之前进行一段数据的采集，此段的数据长度由后面的“前后采长度”一栏设置的数值决定，数据由“预采段数据”和“正常采样段数据”组成。
后采样：在声发射信号正式低于门限之后进行一段数据的采集，此段的数据长度由后面的“前后采长度”一栏设置的数值决定，数据由“正常采样段数据”和“后采样段数据”组成。
前后采长度：单位点数，只作用于“预采样”和“后采样”，如设置“预采样”模式与“前后采长度512”的组合即表示预采样数据512个点；以时间为单位计算，则为设置点数/采样速率，该设置只对生成波形有效，不影响参数生成。
连续采集：“√”选即生效，原始门限触发，门限只在触发首次触发有效，通道第一次被触发之后将连续采集波形数据，可以理解为全波形模式，受采样速率、波形门限（仅用于第一次触发）、同步方式影响。适用于需要采集超长波的场合，一般结合频谱研究或者波形再次生成参数功能使用。
说明：需要考虑电脑通讯实际带宽、硬盘分区剩余空间与声发射数据量之间的关系。实际通讯带宽要远大于每秒波形数据量；硬盘分区剩余空间要不小于每秒波形数据量X采集时间（s），声发射每秒波形数据量=采样速率X2X所用通道数，单位MB。
配置组合列表：鉴于该界面各项目之间存在组合关系，列下表，仅供参考：
表2-1 波形采集项目组合列表
2.1.4 存储
此界面主要是与声发射数据存储的有关设置，声发射数据文件一般分两类：声发射参数数据（.pra）和声发射波形数据（.aed）。
图2-11 数据存储界面
数据文件路径：需要用户事先建立目标文件夹，单击该按钮可选择数据文件存放的路径。
数据文件名：文本框中直接输入字母、数字、文字均可，但不能带有符号等特殊字符，如@、； ‘’《》> 等。
标签：数据生成时刻的时间标志，如“200220143359”代表该文件生成时间为“（20）20年2月20日14点33分59秒”，此时间源于电脑系统时间，不建议更改。
保存采样文件：“√”选则数据文件会存盘到电脑，否则数据不存盘。
采集前提示：仅用于提示是否保存数据，“√”选则每次点击【采集】按钮后均会提示“是否存储”。
采样文件最大存储量：设定该项可使数据文件达到指定容量后再采的数据以新的文件存放，设置范围为 1～4000（正整数，单位： MB），可直接在文本框中输入。
采样文件存储数目：设定该项可使数据文件数达到一定数量后不再保存数据（停在采集状态）或覆盖之前已存储的数据后继续存储，该值与“采样文件最大存储量”设定值的乘积不得超过文件存储硬盘分区可用容量的一半，设置范围为1～1000（正整数），可直接在文本框中输入。
自动存储设置：文件循环存储自动覆盖，“√” 选即启用，启用生效后，当达到“采样文件存储数目”后，软件会将之前已存储的同名文件依次覆盖写盘，只记录结束前相对时间的声发射数据。
