2.3 辅助功能设置
该部分讲述的内容在声发射的使用过程中为非必须设置项，为其他项目或者功能提供支持，在此归入辅助功能设置一类，对应声发射软件中为【FFT设置】、【外参设置】、【其它设置】三项。
步骤方法：依次点击按钮【硬件与采集】>>【采集设置】，弹出如下视图，后3项即为辅助功能设置项目。
图2-12 辅助功能设置界面
2.3.1 FFT设置
此界面对与声发射频域参数提取相关设置进行介绍，包含“窗函数”、“FFT采样抽取率”、“局部功率谱参数”，与波形有关的结果输出显示在“频域波形图”中，参见其他章节；与参数有关的结果输出显示在“参数表”中，参见《视图设置》中“视图参数表”。
图2-13 FFT设置界面
窗函数：下拉菜单中包含：矩形窗、高斯窗、Hann窗、Hamming窗、Blackman窗五种选择，用户可根据分析需要选择需要的类型，一般常用矩形窗和高斯窗；
FFT采样长度：此位置默认显示为0，对应“频域波形图”内采样长度=采样速率/FFT采样抽取率；
FFT采样抽取率：抽取率意义为平均每几个原始采样点（波形采样的采样速率）中抽取一个做FFT计算，如图中的2，表示每2个原始采样点抽取一个做FFT计算，相当于FFT采样率降低为原始采样率的一半；
启用FFT计算功能：“√”选即启用，启用后将计算“局部功率谱参数”；
局部功率谱参数设置：该部分用于设定产生局部功率谱参数的要求，共包含5个频段，即“参数1”～“参数5”，“√”选参数名称后面选框即启用当前参数。可根据需要勾选，最多可设置5个，选定某参数后设定其频带上下限，直接输入正整数即可，单位为kHz。声发射信号频域分布一般集中在500KHz以下。
总体设置：直接在文本框中输入正整数，设置起始频率和终止频率，单击“自动分配频率范围”按钮，设定的数值范围将按照选定的局部功率谱参数个数自动均分。自动分布后的数值允许用户再次修改。
2.3.2 外参设置
此界面是与外接参数有关的设置，具体接线方法可以参考《硬件手册》或联系公司技术人员；涉及到外接参数与声发射信号的同步采集、波形采集设置界面中“触发方式”中的“外参触发”两项。

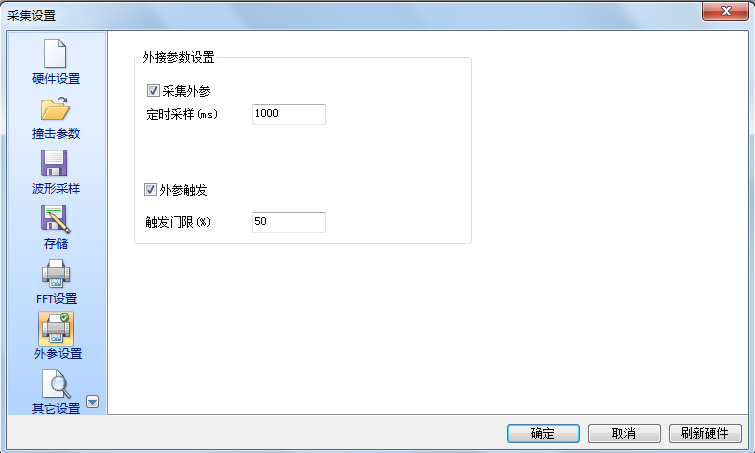

图2-14 外参设置界面
采集外参：“√”选即启用，启用后将开启“定时采样”功能，后面的数值设置范围为5～1000（正整数），可直接在文本框中输入；此时采集到的外参变量（模拟电压-10V-+10V）将与声发射信号同步显示；设置的数值为外参变量更新周期，如1000ms，即每1000ms外参采集一次电压值，该值同步于声发射撞击参数，如此时段内没有声发射信号，则只采集外参电压；
外参触发：“√”选即启用，须与“采集外参”同时使用，由外参输入控制通道波形采集，在“采集设置”>>“波形采样”>>“触发方式”，设置“触发门限”，输入范围是外参量程的5-100%，可直接在文本框中输入5～100（正整数）；外参量程是-10V-+10V,采集到有效的外参并且波形高于设置的门限，对应的通道开始采集波形。
2.3.3 其它设置
包含“参数强项截止时间”和“开关量触发”两部分内容
图2-15 其它设置界面
参数强行截止时间：当声发射信号持续高于门限值，且设置的撞击定义时间（HDT）无法判定截取出声发射参数时，该设置时间生效，即当前生成参数行中的“持续时间”，此时其余的特征参数量均以该时长为单位计算；
开关量触发：通过外接硬件输入高、低电平控制声发射仪进行信号采集，此处设置与波形采样中“触发方式”对应，使用时需要选择为“开关量触发”，输入接口为声发射采集仪中“外参接口”中第XXpin，当硬件接收到的电平信号与软件设置相同时，声发射仪将进入采集状态。
