1.物联网无人值守RL1型声发射监测报警数据采集分析模块特点与用途

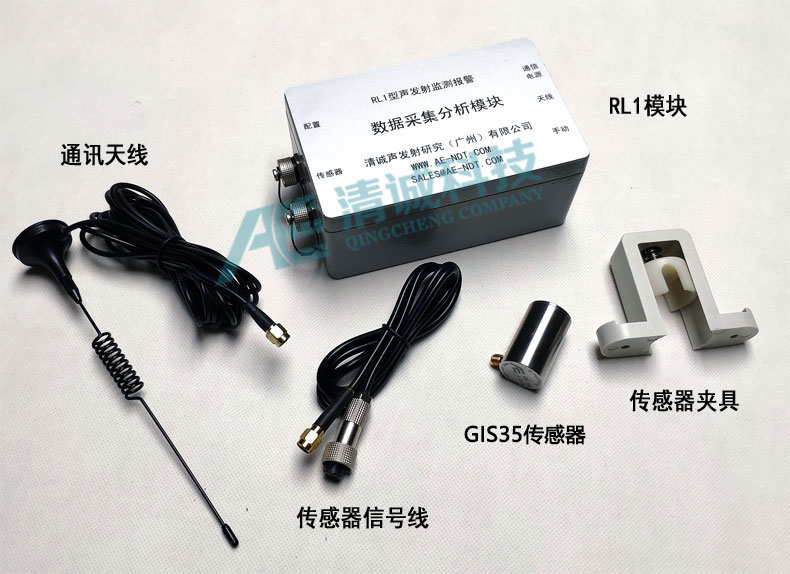

1.1RL1型声发射监测报警数据采集分析模块是由采集器，传感器，2个部分组成，可周期性抽样采集固定长度的声发射信号。
1.2采集器可不依赖用户操作的电脑进行独立自动采集及统计处理声发射信号
1.3采集器具有RS485通讯接口，可通过modbus协议发送处理后的数据

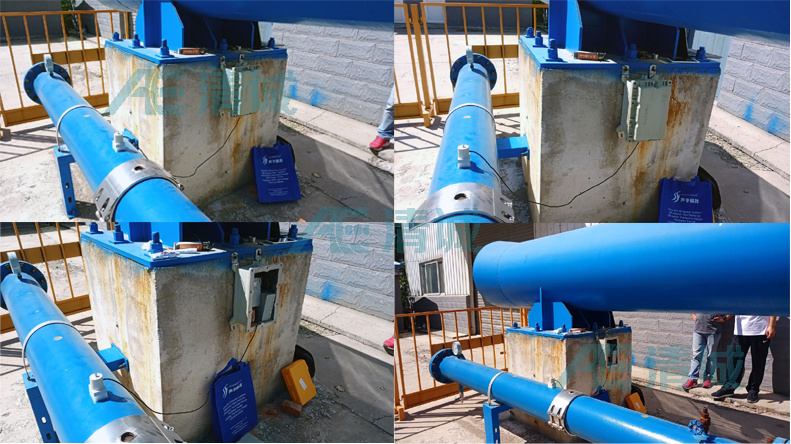

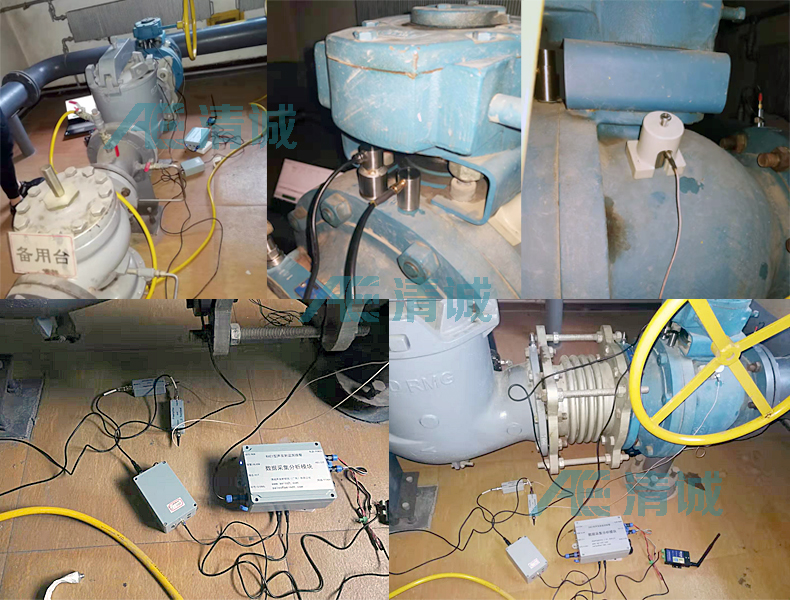

1.4多个采集器可组成监测网络，同时对大型或超长设备设施实时监测
1.5具有24小时连续工作的高可靠性及较高防护等级，适合用于无人值守的野外设备做长期监测
2.采集器技术规格
2.1单通道信号输入
2.2最大采样率200KHz，
2.3采样精度16位
2.4最大采样长度2000K
2.5系统噪声ASL优于30dB
2.6信号输入带宽100Hz-70kHz
2.7数字滤波器，档位无限组合，高通、低通任意设置
2.8前置放大器供电输出5V
2.9直流供电输入12V-48V，功耗小于1W
2.10 RS485端口，Modbus协议
2.11输入阻抗50Ω
2.12工作环境温度-20℃--+50℃
2.13采集器防护等级IP65
2.14主机外形尺寸110mm×65mm×37mm
3. 物联网无人值守RL1型声发射监测报警数据采集分析模块主要功能
3.1周期定时采集，用户可根据需要自行设定定时采集周期

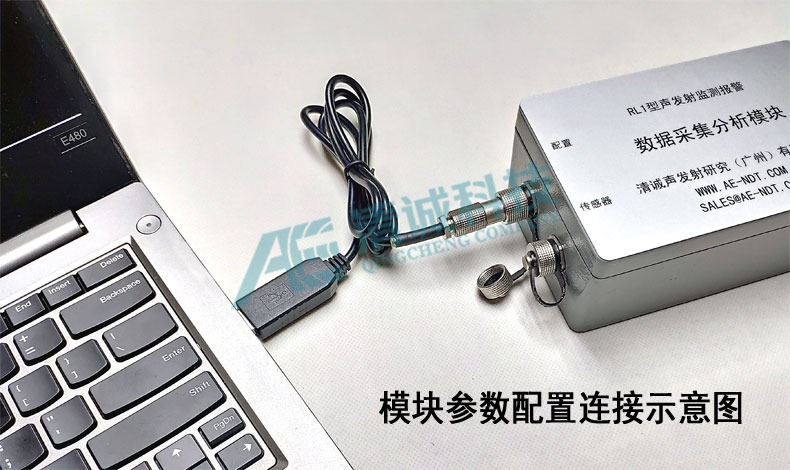

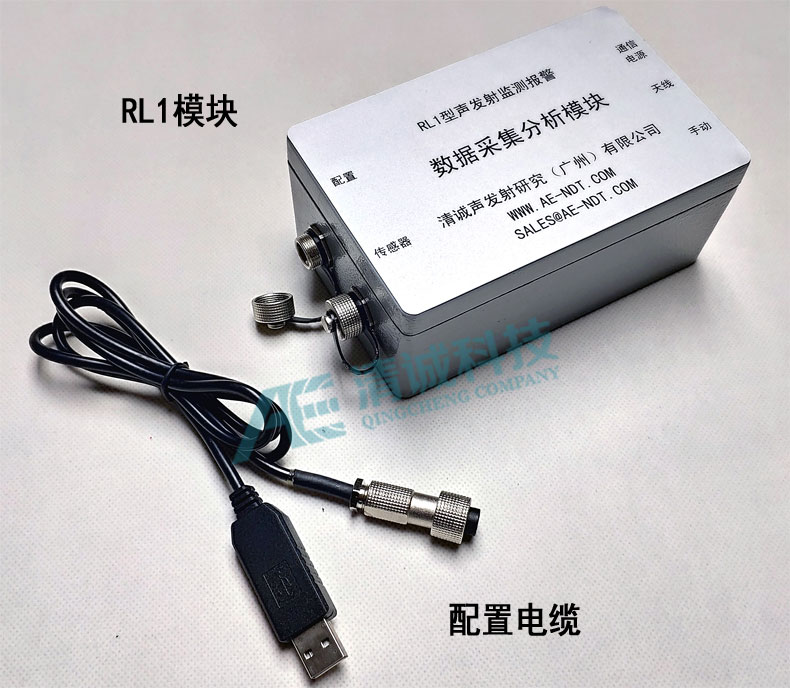

3.2用户可通过通讯端口，在电脑上自行修改采样率设置、采样长度设置、数字滤波器设置及报警设置
3.3定时生成时间参数，包含RMS，ASL，功率，电池电压

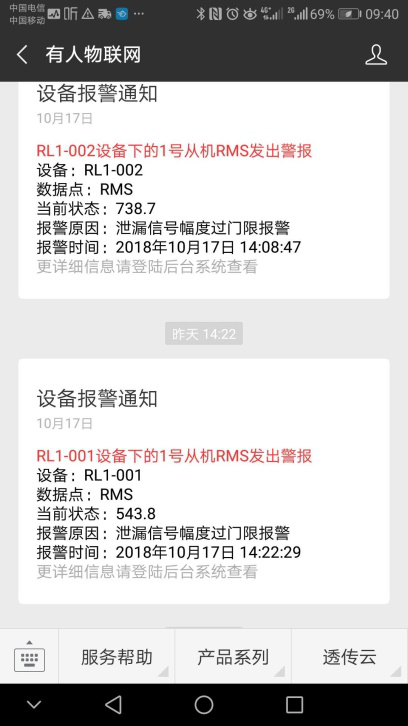

3.4数据输出功能，可外接第三方通讯模块连接云服务平台，将数据推送至手机微信公众号，实现及时报警
3.5通电自动调用设置，自动开始自检，自检结果输出到报警

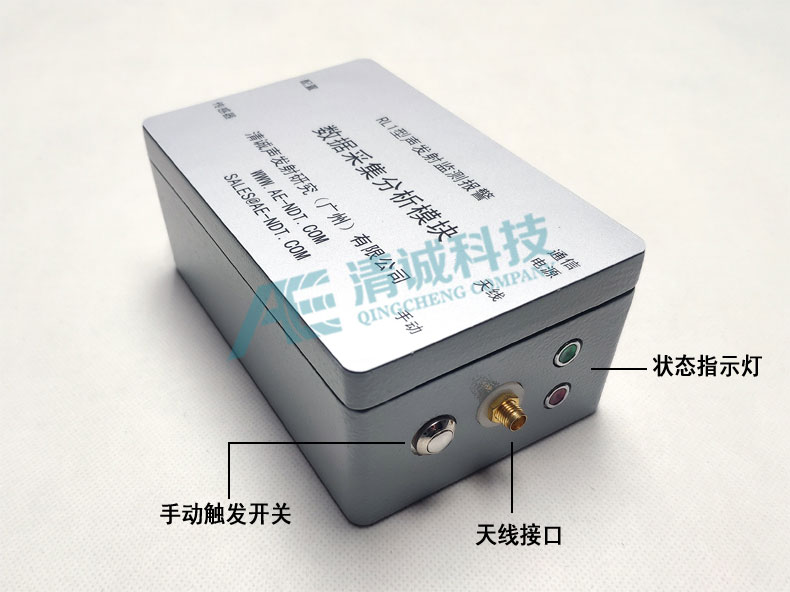

3.6可使用采集器上的手动控制，启动立即采集

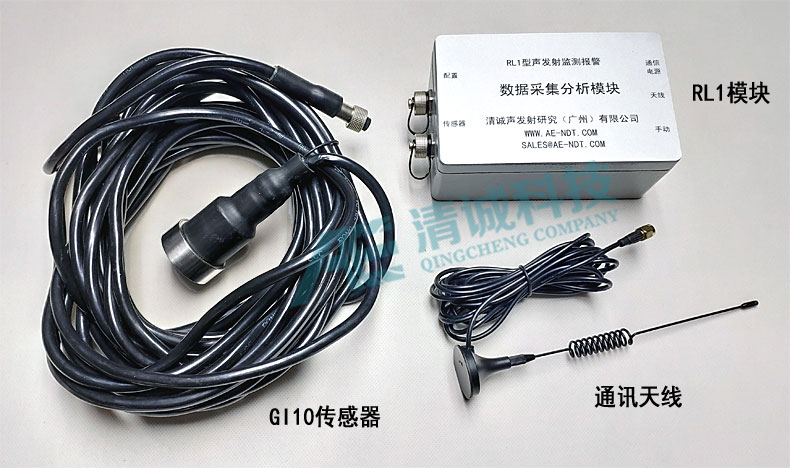

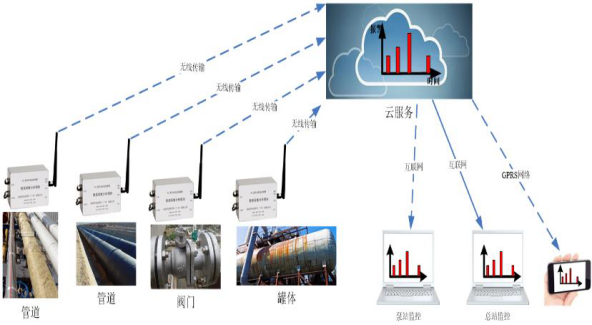

物联网无人值守RL1型声发射监测报警数据采集分析模块示意图（RL1+4G/GPRS/NB-IoT等DTU芯片模块=下图中的RL1）
