全尺寸桥梁拉索断丝成功声波监测

发布时间:2022-08-23 17:23 阅读次数:
       2022年6月,清诚公司与合作单位,在某桥梁拉索制造公司,成功进行了全尺寸桥梁拉索断丝声波监测试验。
       实际全尺寸拉索上预制刻槽加载产生断丝,拉索护套上和锚头部位安装清诚公司的RAEM1型号声波(声发射)智能传感报警信息到指定的智能手机。
       RAEM1传感器距离断丝位置最远约40米不同距离,对几十根断丝进行了监测,断丝监测正确率100%无漏报无误报。

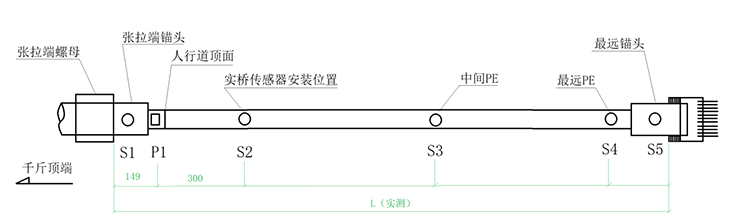

       下图是拉索加载断丝刻槽位置和RAEM位置示意图,P1断丝位置,S为RAEM1位置:
       预制刻槽加载产生断丝的全尺寸拉索现场照片:

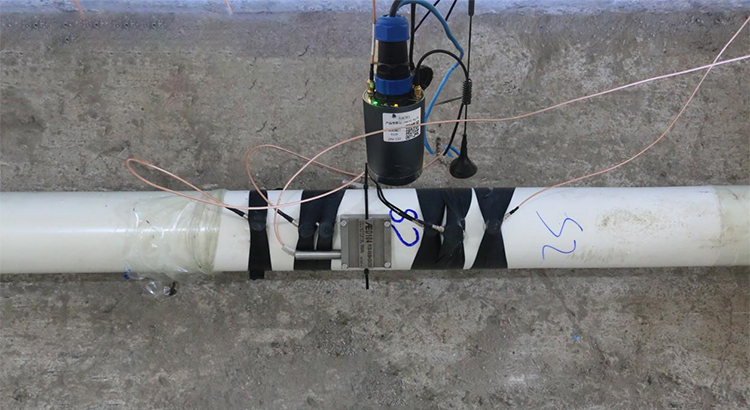

       安装在拉索上的RAEM1智能传感器:

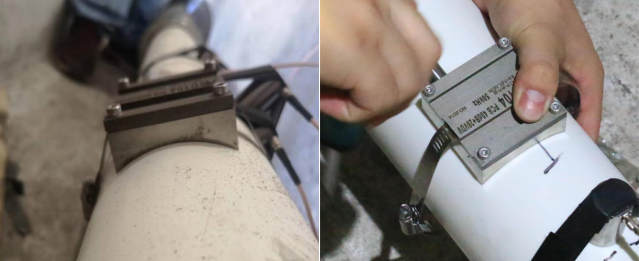

       传感器安装特写:

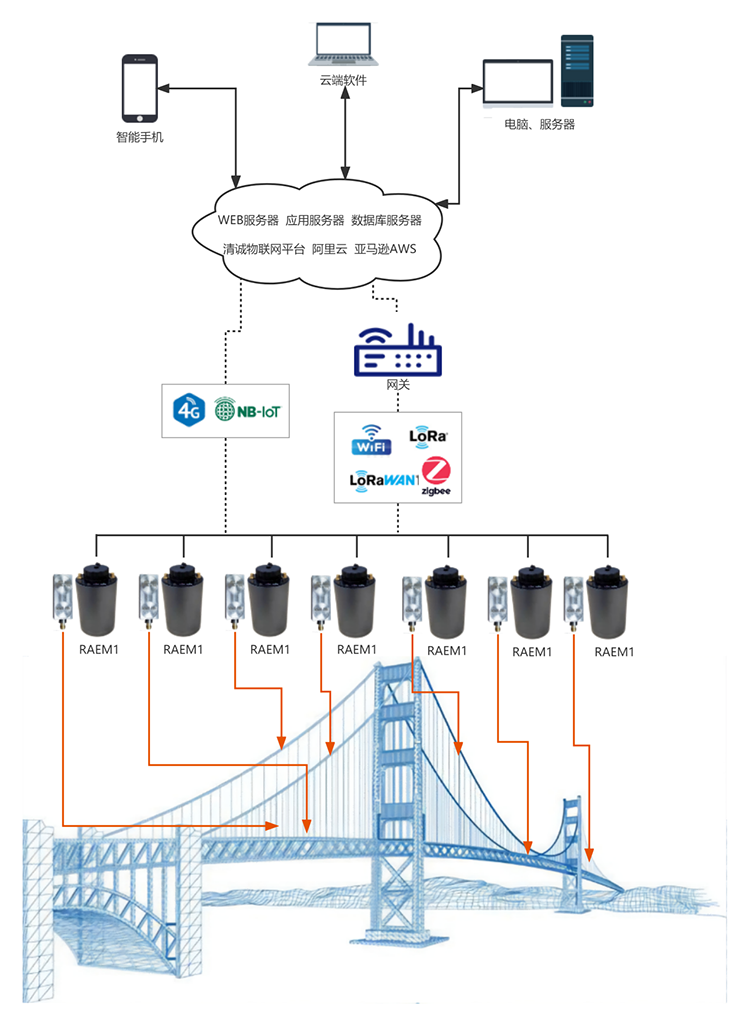

       RAEM1声波(声发射)系统桥梁拉索断丝监测应用示意图。本次采用的4G和清诚物联网平台:

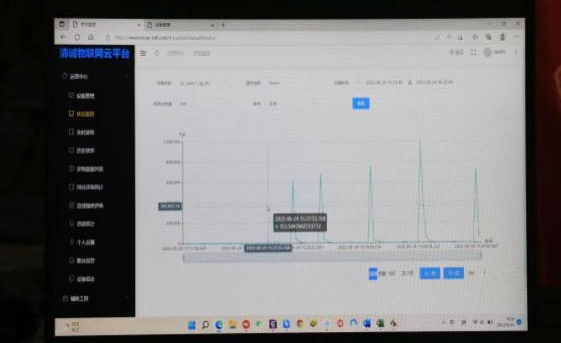

       典型断丝数据:清诚云:5次断丝图

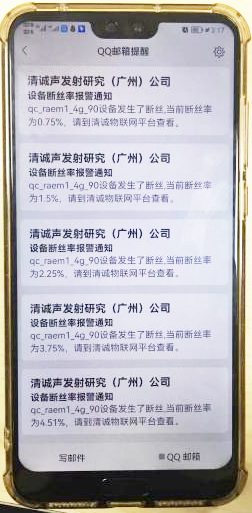

       手机接收到的推送的断丝发生和当前断丝率报警:
详细可查看:悬索桥吊索、主缆,斜拉桥斜拉索,拱桥吊杆(索)系杆断丝智能声发射监测系统
视频查看桥梁声发射监测
