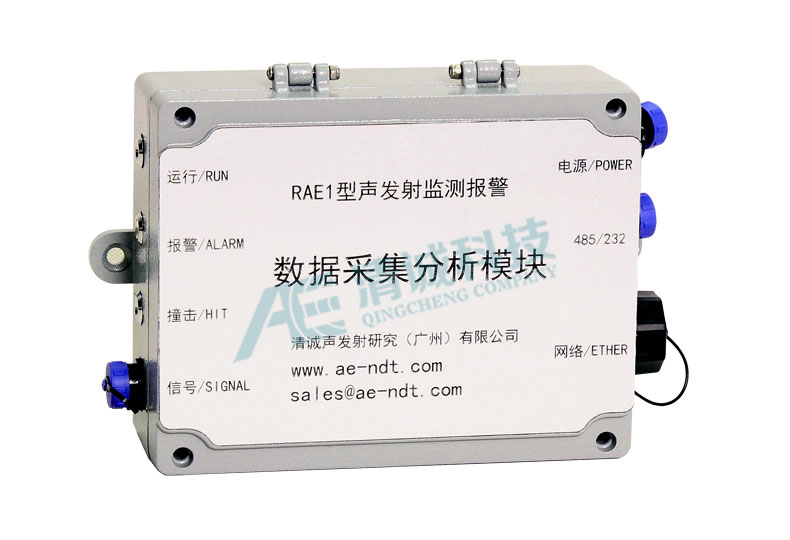

1.物联网无人值守RAE1型声发射监测报警数据采集分析模块特点与用途
1.1具有内置独立存储的单通道声发射实时采集设备，可不依赖用户操作的电脑进行独立自动采集及存储
1.2采集器内置处理器可统计声发射参数做逻辑判断，并做报警判定
1.3可接入任何企业的监控系统或云服务平台，可将报警结果推送至手机，实现及时报警
1.4适合用于无人值守的野外设备做长期监测，具有24小时连续工作的高可靠性
1.5可组成多个采集器可组成监测网络，同时对大型或超大设备设施实时监测
2.声发射采集器技术规格
2.1单通道AE输入
2.2采样率2MHz，采样精度16位
2.3信号输入带宽10K-400KHz，
2.4采集信号动态范围70dB
2.5单通道外参采样率100KHz采样精度16位
2.6数字滤波器，档位无限组合，高通、低通任意设置
2.7实时生成声发射撞击参数，包含到达时间，幅度，振铃计数，能量，上升时间，持续时间，RMS，ASL。
2.8内置SD卡16G存储，撞击参数数据文件及报警统计文件存储功能
2.9数据输出端口LAN、RS232、RS485
2.10外部供电，直流12V
2.11工作环境温度-20℃--+50℃
2.12主机外形尺寸160*125*50mm
2.13采集器防护等级IP65
3.物联网无人值守RAE1型声发射监测报警数据采集分析模块主要功能
3.1采集器开机自动调用并自动开始采集，存储参数及报警记录，无需人工干预
3.2用户可用电脑自行修改参数生成条件如门限、HDT、HLT、PDT，滤波器频带，报警门限等设置，采集设置生成文件，上传到采集器生效
3.3参数统计功能，可统计选定过程周期的参数（幅度，能量，振铃计数）的活度与强度，统计结果与标准比较，判定危害程度并报警，报警统计细节生成文本文件，供用户阅览。
3.4电脑可使用第三方通用FTP软件，向RAE1远程上传采集及报警设置，读取RAE1采集器存储的数据文件及报警文件，
3.5清诚公司通用声发射采集仪分析软件可读取RAE1数据，做进一步分析
3.6报警数据参数输出种类可根据用户需求定制
3.7多种LAN、RS232、RS485接口报警数据输出功能，可通过外接PLC或其它网关，接入企业的控制中心服务器平台
3.8通讯协议为Modbus RTU，适合通用服务平台接入
3.9客户端电脑可在任意时间通过远程专用局域网远程控制管理设备或下载数据，也可附加互联网设备，通过远程互联网控制管理设备或下载数据

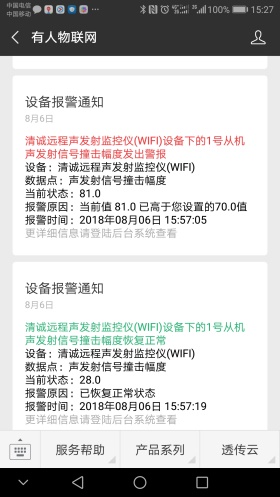

3.10可通过外接第三方通讯模块接入任何企业的云服务平台，将报警结果推送至手机微信公众号，实现及时报警。
4、应用范围

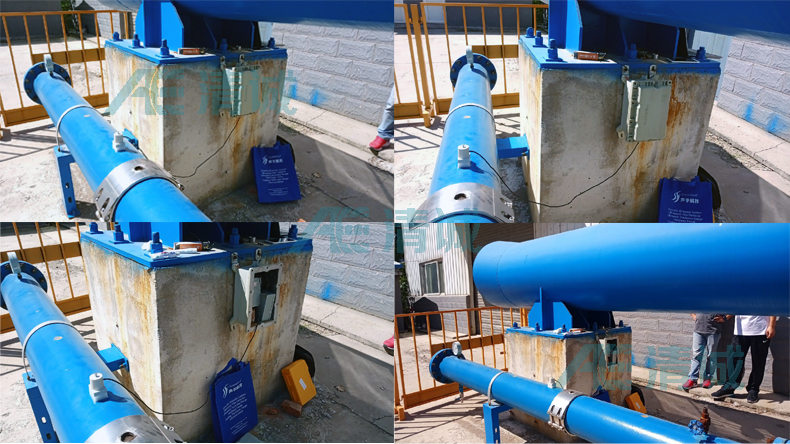

4.1管道长期监控，可侦测突发损坏、人为侵害

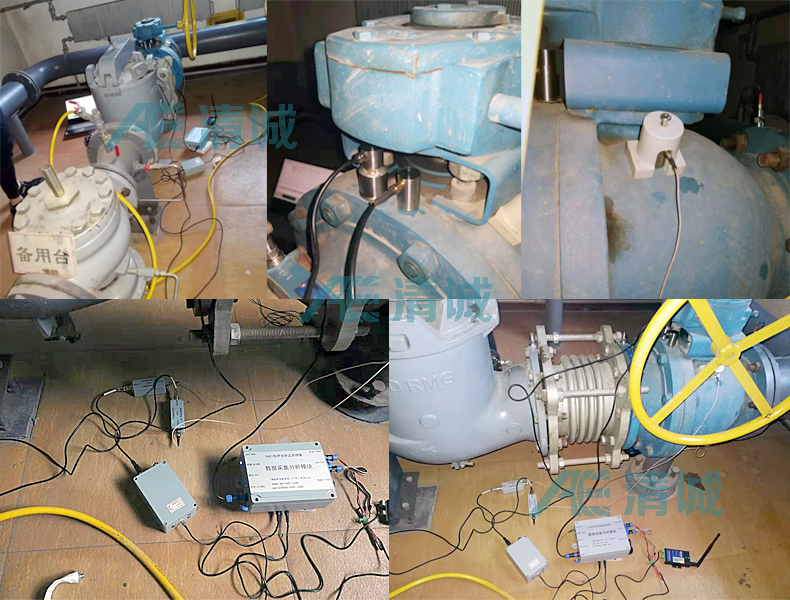

4.2阀门、管道长期监控，泄漏侦测
4.3高压电缆局部放电长期监测
4.4桥梁索缆长期监测
4.5煤层钻杆监测
4.6工程结构件（压力容器等）裂纹活动损伤的监测

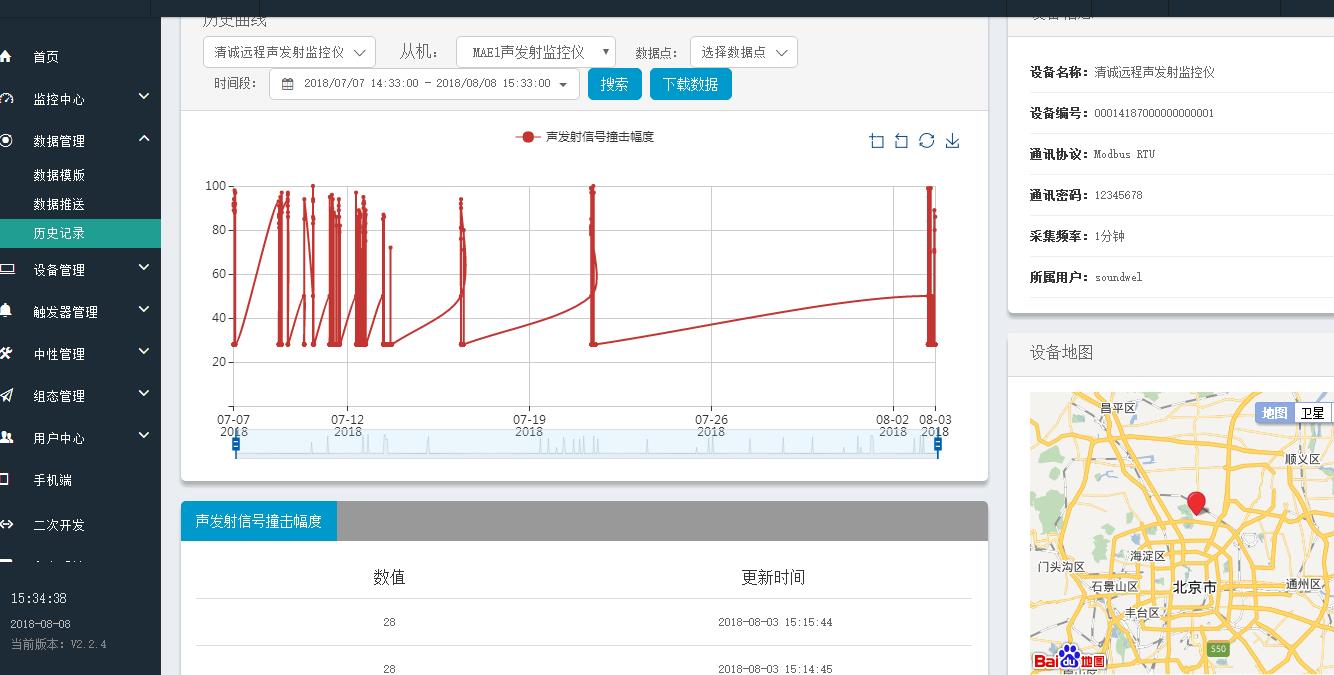

云端服务器历史数据统计显示
